Éjecteur Venturi d'aspiration 842015

à faible niveau de bruitpneumatiquecompact

Présentation
Les kits E-Vac® Deluxe comprennent un silencieux, un assortiment de (4) paires de ventouses (étroitement adaptées aux performances de cet E-Vac), des raccords d'aspiration : (2) droits, (2) coudés et (1) en T, 10' (3 m) de tuyau d'aspiration, un séparateur-filtre, un régulateur de pression et une bride de montage. L'Adjustable E-Vac d'EXAIR est une gamme de générateurs de vide actionnés par air comprimé, à faible coût, dont le niveau de vide et le débit peuvent être facilement ajustés selon les besoins de l'application. Ces pompes à vide conviennent à une grande variété d'applications de prise et pose, ouverture de sacs/paquets, serrage, levage, bridage et montage en surface. Elles ne nécessitent pas d'entretien et n'ont pas de pièces mobiles susceptibles de s'user. Les kits Deluxe Adjustable E-Vac permettent d'expérimenter avec différents types de ventouses.

Applications

• Prise et pose de pièces et d'équipements
• Ouverture de sacs/emballages
• Pose d'étiquettes
• Moulage sous vide
• Évacuation de moules
• Remplissage sous vide
• Contrôle d'étanchéité
• Évacuation de conteneurs
• Serrage et bridage
• Alignement et alimentation du papier dans les presses
• Emballage sous vide
• Montage en surface
• Presse à vide pour placages et stratifiés
• Formation de cartons
• Outillage robotique
• Aspiration de liquides pour essais

Avantages

• Réglage facile du niveau de vide requis par l'application
• Réduction de la consommation d'air comprimé
• Compact et portable
• Conception anti-obstruction : poussières et contaminants passent à travers
• Conception monophasée éliminant les fluctuations de vide
• Fonctionnement silencieux (silencieux en option)
• Vide instantané
• Facile à monter au point d'utilisation
• Faible poids, construction robuste
• Pas de pièces mobiles – sans entretien
• Réponse rapide – améliore les cycles
• Construction en aluminium 6061 durable
• Fonctionnement sûr – pas d'électricité

Modèles / Kits
Générateurs de vide Adjustable E-Vac (Adjustable E-Vac seul) :
840008 | 840015 | 840030 | 840060

Adjustable E-Vac avec silencieux droit :
840008M | 840015M | 840030M | 840060M

Adjustable E-Vac Kit sans silencieux droit (inclut E-Vac, ventouses, raccords, tuyau, bride de montage) :
841008 | 841015 | 841030 | 841060

Adjustable E-Vac Kit avec silencieux droit (inclut E-Vac, silencieux, ventouses, raccords, tuyau, bride de montage) :
841008M | 841015M | 841030M | 841060M

Adjustable E-Vac Deluxe Kit sans silencieux droit (inclut E-Vac, ventouses, raccords, tuyau, bride de montage, filtre et régulateur) :
842008 | 842015 | 842030 | 842060

Adjustable E-Vac Deluxe Kit avec silencieux droit (inclut E-Vac, silencieux, ventouses, raccords, tuyau, bride de montage, filtre et régulateur) :
842008M | 842015M | 842030M | 842060M

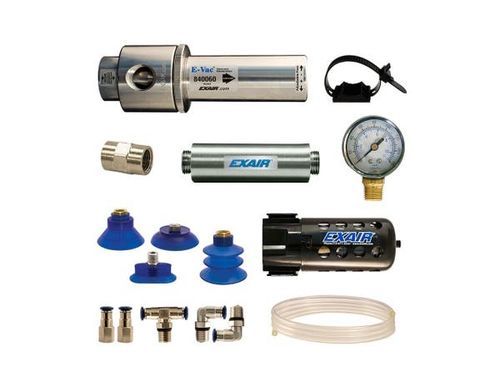

Inclus avec le kit Deluxe (type)

• Silencieux (si sélectionné)
• Assortiment de (4) paires de ventouses adaptées aux performances de l'E-Vac
• Raccords d'aspiration : 2 droits, 2 coudés, 1 en T
• Tuyau d'aspiration 10' (3 m)
• Séparateur-filtre (type purge automatique)
• Régulateur de pression (avec coupleur)
• Brides de montage

Caractéristiques / spécifications techniques

• Marque : EXAIR
• Modèle : Adjustable E-Vac®
• SKU (page produit) : P842008
• Plage de vide : jusqu'à 25" Hg (85 kPa) (maximum sur surfaces solides non poreuses)
• Réglage usine du vide : 15" Hg (51 kPa)
• Débit d'air / tailles : tailles disponibles avec des débits jusqu'à 81 SCFM (2 294 SLPM) selon le modèle
• Exemples de consommation d'air (à 80 PSIG) : 8,2 SCFM (modèle 840008), 15,4 SCFM (840015), 26,4 SCFM (840030), 62,7 SCFM (840060)
• Temps d'évacuation et courbes de débit fournis par modèle (données usine)
• Construction : aluminium 6061 (durable, léger)
• Pas de pièces mobiles – sans entretien
• Kits : configurations standard et deluxe disponibles ; les kits deluxe incluent séparateur-filtre et régulateur de pression
• Tuyau fourni typique : 10' (3 m) tuyau polyuréthane
• Options de silencieux : silencieux standard et silencieux à passage droit (passage droit recommandé en présence de particules)
• Accessoires disponibles : silencieux, raccords, clapets anti-retour, manomètre, raccords push-in, bride de montage, longueurs de tuyau, etc.
• Prix (page) : 1050 (USD) — prix indiqué sur la fiche produit
