Éjecteur Venturi mono-étagé 810002

pour panneaux métalliquespour vitrepour le plastique

Aperçu
Unités haute vide jusqu'à 27 in Hg (91 kPa) avec des débits de vide pouvant atteindre 15,8 SCFM (447 SLPM), généralement utilisées pour des matériaux non poreux tels que le verre, les tôles d'acier et les plastiques. Ces générateurs cylindriques monophasés sont compacts et faciles à monter au point d'utilisation. Ils se fixent en les vissant directement sur une conduite d'air comprimé ou en utilisant un clip de montage.

Applications

• Pick-and-place de pièces et d'équipements
• Ouverture de sacs/emballages
• Pose d'étiquettes
• Thermoformage (vacuum forming)
• Évacuation de moules
• Remplissage sous vide
• Contrôle d'étanchéité
• Évacuation de contenants
• Serrage et bridage
• Alignement et alimentation du papier dans les imprimantes
• Conditionnement sous vide
• Mise en place de pièces en surface
• Presse à vide pour placages et stratifiés
• Formation de cartons
• Outillage robotique
• Vidange/aspiration de liquides pour essais

Avantages

• Compact et portable
• Conception monophasée éliminant les fluctuations de vide
• Fonctionnement silencieux
• Vide instantané
• Montage aisé au point d'utilisation
• Léger et robuste
• Pas de pièces mobiles — aucune maintenance
• Plusieurs modèles pour répondre aux exigences de débit et de niveau de vide
• Réponse rapide — améliore les cycles
• Construction en aluminium 6061 durable
• Fonctionnement sûr — pas d'alimentation électrique requise

Modèles (tableau de sélection)
Générateurs E-Vac haute vide (non poreux) — choisir selon SCFM / SLPM :
Colonnes modèles (2.3 SCFM / 65 SLPM, 3.3 SCFM / 93 SLPM, 6.2 SCFM / 176 SLPM, 8.4 SCFM / 238 SLPM, 13.2 SCFM / 374 SLPM, 23.1 SCFM / 654 SLPM, 30.8 SCFM / 872 SLPM)
E-Vac seul : 810002, 810003, 810006, 810008, 810013, 810023, 810031
E-Vac Kit sans silencieux : 811002, 811003, 811006, 811008, 811013, 811023, 811031
E-Vac Deluxe Kit sans silencieux : 812002, 812003, 812006, 812008, 812013, 812023, 812031
E-Vac avec silencieux standard : 810002H, 810003H, 810006H, 810008H, 810013H, 810023H, 810031H
E-Vac Kit avec silencieux standard : 811002H, 811003H, 811006H, 811008H, 811013H, 811023H, 811031H
E-Vac Deluxe Kit avec silencieux standard : 812002H, 812003H, 812006H, 812008H, 812013H, 812023H, 812031H
E-Vac avec silencieux à passage direct : 810002M, 810003M, 810006M, 810008M, 810013M, 810023M, 810031M
E-Vac Kit avec silencieux à passage direct : 811002M, 811003M, 811006M, 811008M, 811013M, 811023M, 811031M
E-Vac Deluxe Kit avec silencieux à passage direct : 812002M, 812003M, 812006M, 812008M, 812013M, 812023M, 812031M

Accessoires (sélection)
Silencieux (standard)
Modèles : 900800 (Silencieux standard 1/4 MNPT), 900801 (Silencieux standard 3/8 MNPT), 900802 (Silencieux standard 1/2 MNPT)
Silencieux à passage direct
Modèles : 890001 (1/4 MNPS), 890002 (3/8 MNPS), 890003 (1/2 MNPS), 890004 (3/4 MNPS), 890005 (1 MNPS)
Clapets anti-retour
Modèles : 900804 (1/4 FNPT), 900805 (3/8 FNPT), 900806 (1/2 FNPT)
Manomètre de vide
Modèle : 900811 (0-30 in Hg)
Raccords push-in (sélection)
900773 (1/4 Tube X 1/8 FNPT), 900774 (1/4 Tube X 1/8 Filetage Male Global), 900775 (1/4 Tube X 1/4 Filetage Male Global), 900776 (1/4 Tube X 3/8 Filetage Male Global), 900777, 900778, 900779, 900780 (différentes tailles)
Coude pivotant push-in / Té dérivation / Raccords traversée de cloison
Modèles : 900781–900787 (tailles de coudes pivotants), 900788–900791 (tailles de tés dérivation), 900792–900793 et 900809–900810 (raccords traversée / union)
Tuyau de vide (polyuréthane)
900795-10 (tuyau 1/4" - 10'), 900795-20 (20'), 900795-30 (30'), 900795-40 (40'), 900795-50 (50'); 900796-10 / -20 / -30 / -40 / -50 (variantes 3/8")
Clip de montage
Modèle : 900798 (Clip de montage avec sangle)

Résumé des performances (sélection)
Capacité haute vide : jusqu'à 27 in Hg (91 kPa).
Débits de vide selon modèle (exemples) : 2.3 SCFM, 3.3 SCFM, 6.2 SCFM, 8.4 SCFM, 13.2 SCFM, 23.1 SCFM, 30.8 SCFM.
La consommation d'air et le niveau sonore varient selon le modèle et l'option silencieux ; consulter les tableaux de performance pour SCFM/SLPM, bruit (dBA) et débit de vide en fonction du niveau de vide.

Caractéristiques / spécifications techniques

• Vide maximal : 27 in Hg (91 kPa)
• Débits de vide : jusqu'à 15,8 SCFM (447 SLPM) (référence globale plateforme), les modèles individuels couvrent environ 2,3 à 30,8 SCFM selon le modèle
• Consommation d'air : dépend du modèle (voir données de performance)
• Conception : générateur de vide monophasé, cylindrique (sans pièces mobiles)
• Matériau : construction en aluminium 6061
• Fixation : vissage direct sur conduite d'air comprimé ou utilisation d'un clip de montage
• Options de silencieux : sans silencieux, silencieux standard, silencieux à passage direct (influe sur le bruit et la gestion des particules)

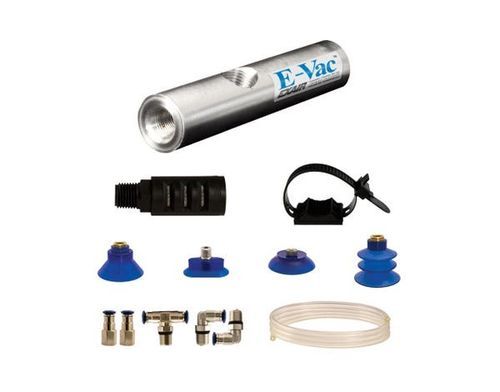

• Options de kit : Kits E-Vac et Deluxe (incluent ventouses, raccords, tuyaux, clip de montage ; Deluxe ajoute séparateur filtrant et régulateur)
• Applications typiques : pick-and-place, thermoformage, contrôle d'étanchéité, conditionnement, outillage robotique et autres tâches industrielles de vide pour matériaux non poreux
• Maintenance : aucune requise pour le générateur de vide (pas de pièces mobiles)
