Éjecteur Venturi mono-étagé 840030

à faible niveau de bruitportableréglable

Présentation

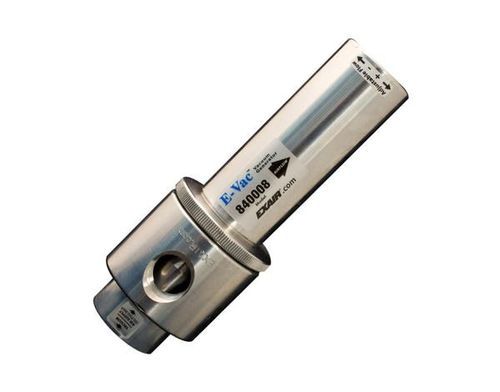

EXAIR Adjustable E-Vac® est une gamme de générateurs de vide alimentés par air comprimé, économique et dont le vide et le débit sont facilement réglables pour s'adapter aux besoins d'application. Compact et sans pièces mobiles, il est adapté aux opérations de pick-and-place, ouverture de colis, serrage, levage, bridage et montage en surface. Le vide et le débit se règlent en faisant tourner le venturi/l'échappement puis en bloquant la position avec une bague de verrouillage. Une gamme de ventouses et d'accessoires permet de constituer un système de vide complet.

Applications

• Préhension et déplacement de pièces et équipements
• Ouverture de sacs et emballages
• Positionnement d'étiquettes
• Moulage sous vide et évacuation de moules
• Remplissage sous vide et tests d'étanchéité
• Évacuation de contenants et emballage sous vide
• Serrage, bridage et montage en surface
• Alignement et alimentation papier en équipement d'impression
• Formage de cartons et outillage robotique
• Prélèvement de liquides pour essais

Avantages

• Réglage simple du niveau de vide au point d'utilisation
• Consommation d'air comprimé minimisée
• Compact, portable et facile à monter
• Conception anti-obstruction laissant passer poussières et contaminants
• Conception monostade assurant un vide stable
• Fonctionnement silencieux (silecieux optionnels disponibles)
• Vide instantané et réponse rapide
• Pas de pièces mobiles — sans entretien
• Construction en aluminium 6061
• Fonctionnement sûr — pas d'électricité requise
• Plusieurs modèles pour différents débits

Modèles / Kits (tableau récapitulatif)
En-tête : SCFM (SLPM) — Adjustable E-Vac Only — Adjustable E-Vac With Straight Through Muffler — Kit Without Straight Through Muffler — Kit With Straight Through Muffler — Deluxe Kit Without Straight Through Muffler — Deluxe Kit With Straight Through Muffler
8.2 SCFM (232 SLPM) — 840008 — 840008M — 841008 — 841008M — 842008 — 842008M
15.4 SCFM (436 SLPM) — 840015 — 840015M — 841015 — 841015M — 842015 — 842015M
26.4 SCFM (747 SLPM) — 840030 — 840030M — 841030 — 841030M — 842030 — 842030M
62.7 SCFM (1,775 SLPM) — 840060 — 840060M — 841060 — 841060M — 842060 — 842060M

Performances (points clés)

• Réglage usine : 15" Hg (51 kPa). Maximum sur surfaces non poreuses : ~25" Hg (85 kPa).
• Le vide et le débit varient selon la porosité de la charge ; le réglage de l'échappement/venturi modifie le vide et la consommation d'air.
• Exemples de performances à 15" Hg, alimentation 80 PSIG : 840008 = 8.2 SCFM (232 SLPM), 840015 = 15.4 SCFM (436 SLPM), 840030 = 26.4 SCFM (747 SLPM), 840060 = 62.7 SCFM (1,775 SLPM).
• Les temps d'évacuation dépendent du volume du contenant ; consulter les tableaux détaillés de la fiche technique.

Accessoires (récapitulatif)
Éléments nécessaires pour monter un système : silencieux, tuyauterie, clapets anti-retour, raccords push-in, raccords, ventouses, clip de montage, filtre et régulateur (dans les Deluxe Kits). Articles clés :

• Silencieux standard : 900800 (1/4 MNPT), 900801 (3/8 MNPT), 900802 (1/2 MNPT)
• Silencieux à passage direct : 890001 (1/4 MNPS), 890002 (3/8 MNPS), 890003 (1/2 MNPS), 890004 (3/4 MNPS), 890005 (1 MNPS)
• Clapets anti-retour : 900804 (1/4 FNPT), 900805 (3/8 FNPT), 900806 (1/2 FNPT)
• Manomètre de vide : 900811 (0-30" Hg)
• Raccords push-in et raccords pivotants (exemples : séries 900773–900796)
• Tuyaux de vide disponibles en plusieurs longueurs (900795-10 … 900795-50 et série 900796)
• Clip de montage : 900798

Principe de fonctionnement (résumé)
L'air comprimé entre par l'orifice d'entrée et est accéléré par une buse dirigée vers le venturi. Une prise de vide tangentielle, située entre l'orifice et le venturi, aspire l'air depuis le point de succion ; l'air induit se mélange au flux principal et s'évacue. Pour régler le vide/débit : desserrer la bague de verrouillage, tourner l'échappement (sens inverse des aiguilles pour augmenter, sens des aiguilles pour diminuer), puis serrer la bague.

Caractéristiques / spécifications techniques

• Famille de modèles : Adjustable E-Vac®
• Fabricant / Marque : EXAIR
• Construction : aluminium 6061
• Principe : générateur de vide alimenté par air comprimé (sans électricité)
• Réglage : vide et débit réglables via venturi/échappement ; bague de verrouillage
• Plage de vide : usine 15" Hg (51 kPa) ; max ≈ 25" Hg (85 kPa) sur surfaces non poreuses
• Tailles de débit disponibles (nominales) : 8.2, 15.4, 26.4, 62.7 SCFM (232, 436, 747, 1775 SLPM)
• Options : E-Vac seul ; E-Vac avec silencieux à passage direct ; Kits et Deluxe Kits (filtre & régulateur inclus)
• Pas de pièces mobiles — sans entretien
• Alimentation recommandée : air comprimé propre et sec ; utiliser séparateurs d'eau et filtres anti-huile pour performance optimale
• Accessoires optionnels : silencieux, clapets, manomètre, raccords push-in, raccords pivotants, tuyaux, ventouses, clip de montage
