Kit de lame d’air en inox Model 2812SSDX Deluxe Standard

Description

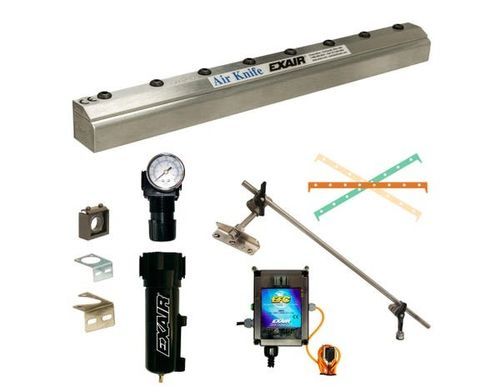

Le kit Deluxe Full-Flow Air Knife comprend une Full-Flow Air Knife, un EFC (contrôle électronique du débit), un système de montage universel pour lame d'air, un jeu de cales, un séparateur de filtre et un régulateur de pression avec coupleur. La conception Full-Flow fournit un flux d'air uniforme sur toute la longueur tout en conservant un encombrement réduit adapté aux espaces machines restreints. Les kits sont disponibles en longueurs courantes et en aluminium ou inox Type 303.

Applications

• Séchage de pièces après lavage
• Nettoyage de bandeaux et tôles
• Nettoyage/séchage sur convoyeur ou web
• Refroidissement de pièces ou composants
• Séparation environnementale et soufflage avant peinture
• Ouverture/remplissage de sachets et évacuation des chutes

Avantages

• Réduction du bruit jusqu'à 10 dBA par rapport aux unités standard
• Consommation d'air réduite avec amplification 30:1
• Disponible en aluminium ou inox Type 303
• Encombrement compact, sans pièces mobiles, prises d'air comprimé aux deux extrémités
• Force et débit variables pour réglage process
• Longueurs en stock jusqu'à 48 in (1219 mm)

Matériaux

• Aluminium - Aluminium de qualité aéronautique avec cale plastique ; adapté lorsque la corrosion n'est pas un facteur. Vis en acier inoxydable pour environnements humides. Température d'utilisation jusqu'à 180°F (82°C).
• Inox Type 303 - Nuance courante offrant bonne résistance, adaptée aux environnements légèrement corrosifs. Température d'utilisation jusqu'à 800°F (427°C).

Configuration produit et options
Attributs configurables : Longueur, Matériau, Éléments inclus (jeu de cales, séparateur de filtre, régulateur de pression), option EFC, option kit plomberie, choix du système de montage. Exemple de SKU : P2803DX.

Modèles
La famille Full-Flow est disponible en :

• Full-Flow Air Knife seul
• Full-Flow Air Knife Kit – inclut jeu de cales, séparateur de filtre et régulateur de pression avec coupleur
• Deluxe Full-Flow Air Knife Kit – inclut EFC, système de montage universel, jeu de cales, séparateur de filtre et régulateur de pression avec coupleur

Accessoires

• Kits de plomberie pour lame d'air — pour longueurs ≥ 24 in ; inclut manomètre, tuyau nitrile/PVC et raccords en laiton
• Kits de brides de couplage — pour assembler plusieurs lames ; inclut plaques rigides et vis inox
• Jeux de cales (plastique et inox) pour ajuster l'écartement de la buse

Modèles / correspondance longueurs

• 3 in (76 mm) : 2603 / 2603SS | Kit : 2803 / 2803SS | Deluxe Kit : 2803DX / 2803SSDX
• 6 in (152 mm) : 2606 / 2606SS | Kit : 2806 / 2806SS | Deluxe Kit : 2806DX / 2806SSDX
• 9 in (229 mm) : 2609 / 2609SS | Kit : 2809 / 2809SS | Deluxe Kit : 2809DX / 2809SSDX
• 12 in (305 mm) : 2612 / 2612SS | Kit : 2812 / 2812SS | Deluxe Kit : 2812DX / 2812SSDX
• 18 in (457 mm) : 2618 / 2618SS | Kit : 2818 / 2818SS | Deluxe Kit : 2818DX / 2818SSDX
• 24 in (610 mm) : 2624 / 2624SS | Kit : 2824 / 2824SS | Deluxe Kit : 2824DX / 2824SSDX
• 30 in (762 mm) : 2630 / 2630SS | Kit : 2830 / 2830SS | Deluxe Kit : 2830DX / 2830SSDX
• 36 in (914 mm) : 2636 / 2636SS | Kit : 2836 / 2836SS | Deluxe Kit : 2836DX / 2836SSDX

Performances

• 20 PSIG / 1.4 BAR — 1.1 SCFM/in (31 SLPM/in); Vitesse @ 6 in : 3 000 FPM (15,2 m/s); Bruit @ 3 ft : 64 dBA; Force : 0,4 oz/in (11 g)
• 40 PSIG / 2.8 BAR — 1.8 SCFM/in (51 SLPM/in); Vitesse @ 6 in : 5 000 FPM (25,4 m/s); Bruit @ 3 ft : 72 dBA; Force : 1,0 oz/in (28 g)
• 60 PSIG / 4.1 BAR — 2.4 SCFM/in (68 SLPM/in); Vitesse @ 6 in : 7 500 FPM (38,1 m/s); Bruit @ 3 ft : 76 dBA; Force : 1,6 oz/in (45 g)
• 80 PSIG / 5.5 BAR — 3.1 SCFM/in (88 SLPM/in); Vitesse @ 6 in : 10 000 FPM (50,8 m/s); Bruit @ 3 ft : 80 dBA; Force : 2,3 oz/in (65 g)
• 100 PSIG / 6.9 BAR — 3.8 SCFM/in (108 SLPM/in); Vitesse @ 6 in : 12 000 FPM (61,0 m/s); Bruit @ 3 ft : 83 dBA; Force : 2,9 oz/in (82 g)

Caractéristiques techniques

• Nom du produit : Deluxe Full-Flow Air Knife Kit
• Marque : EXAIR
• Exemple de SKU : P2803DX
• Inclus dans le kit Deluxe : Full-Flow Air Knife, EFC, système de montage universel, jeu de cales, séparateur de filtre, régulateur de pression avec coupleur
• Longueurs en stock : 3 à 36 in (référence jusqu'à 48 in / 1219 mm)
• Matériaux : Aluminium (qualité aéronautique) et Inox Type 303
• Température maximale : Aluminium jusqu'à 180°F (82°C) ; Inox Type 303 jusqu'à 800°F (427°C)
• Rapport d'amplification d'air : 30:1 (mesuré à 6 in / 152 mm)
• Conception : encombrement compact, pas de pièces mobiles, entrées d'air comprimé aux deux extrémités, vis inox pour résistance à la corrosion
• Note : Lame Full-Flow 12 in testée avec cale de 0.002 in (0.05 mm)
