Lame d'air de soufflage 2024

de refroidissementde séchagede nettoyage

Description

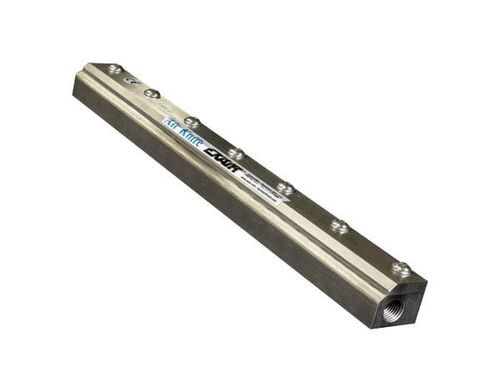

Le Standard Air Knife™ est la conception d'origine d'EXAIR pour lame d'air, utilisant un profil Coanda qui détourne le flux d'air de 90° à la sortie. Cela crée une zone de basse pression capable d'entraîner de l'air ambiant à un ratio de 30:1, produisant un flux d'air uniforme et puissant. Disponible en stock de 3" (76 mm) à 48" (1219 mm). Disponible en aluminium ou en acier inox Type 303 ; tailles et matériaux personnalisés disponibles sur demande.

Applications

• Séchage de pièces après lavage
• Nettoyage de tôles dans les laminoirs
• Nettoyage de convoyeurs
• Séchage ou nettoyage de bandes/web
• Refroidissement de pièces ou composants
• Séparation environnementale
• Dégraissage avant peinture
• Ouverture/ remplissage de sacs
• Évacuation des chutes dans les opérations de conversion

Avantages

• Réduction du bruit jusqu'à 10 dBA par rapport à des solutions alternatives
• Consommation d'air comprimé réduite
• Amplification d'air 30:1 pour un débit effectif accru
• Disponible en aluminium ou en acier inox Type 303
• Construction compacte et robuste, installation simple
• Longueurs en stock jusqu'à 48" (1219 mm)
• Pas de pièces mobiles
• Entrées d'air comprimé à chaque extrémité pour installation flexible
• Force et débit variables via le choix des shims

Matériaux

• Aluminium — Corps en aluminium grade aéronautique avec shim plastique ; adapté aux environnements où corrosion/contamination ne sont pas problématiques. Vis en acier inox pour réduire la corrosion en atmosphères humides. Température d'utilisation jusqu'à 180°F (82°C).
• Acier inox Type 303 — Nuance courante offrant une bonne résistance pour des environnements faiblement corrosifs. Température d'utilisation jusqu'à 800°F (427°C).

Modèles (comparatif)

• Super Air Knife — Performance maximale : amplification 40:1, flux d'air laminaire, vitesse la plus élevée et consommation d'air la plus faible.
• Standard Air Knife — Bonnes performances avec amplification 30:1 ; flux uniforme et puissant ; coût inférieur au Super Air Knife mais plus bruyant et consomme davantage d'air.
• Full-Flow Air Knife — Option économique avec amplification 30:1 ; adaptée aux espaces restreints ; force inférieure aux autres modèles ; consommation d'air et niveau sonore intermédiaires.

Accessoires

• Universal Air Knife Mounting System (Model 9060) — Système de fixation en acier inox pour positionnement précis et sécurisé ; articulation dans toutes les positions ; extension maximale 30" (762 mm). Utiliser plusieurs supports selon la longueur du couteau d'air.
• Jeux de shims pour Air Knife — Les shims règlent l'écart d'extraction et ajustent la force/le flux. Jeu aluminium : .001" (0.03 mm) ambre, .003" (0.08 mm) vert, .004" (0.10 mm) beige ; une shim .002" (0.05 mm) rouge est installée en standard. Jeux de shims en acier inox (trois .002" (0.05 mm)) disponibles pour modèles inox.

Systèmes (références standards selon longueur)

• 3" (76 mm) — Standard Air Knife seul : 2003 | Kit Standard : 2203 | Kit Deluxe : 2203DX
• 6" (152 mm) — 2006 | 2206 | 2206DX
• 9" (229 mm) — 2009 | 2209 | 2209DX
• 12" (305 mm) — 2012 | 2212 | 2212DX
• 18" (457 mm) — 2018 | 2218 | 2218DX
• 24" (610 mm) — 2024 | 2224 | 2224DX
• 30" (762 mm) — 2030 | 2230 | 2230DX
• 36" (914 mm) — 2036 | 2236 | 2236DX
• 42" (1127 mm) — 2042 | 2242 | 2242DX
• 48" (1219 mm) — 2048 | 2248 | 2248DX

Caractéristiques / Spécifications techniques

• Rapport d'amplification d'air : 30:1 (mesuré à 6" / 152 mm de la cible)
• Longueurs en stock : 3" à 48" (76 mm à 1219 mm)
• Matériaux : Aluminium (grade aéronautique) ou acier inox Type 303
• Température d'utilisation : Aluminium jusqu'à 180°F (82°C) ; Type 303 jusqu'à 800°F (427°C)
• Pas de pièces mobiles ; entrées d'air comprimé à chaque extrémité
• Écart d'extraction réglable par shim pour variation de force et de débit
• Performances typiques (12" Standard Air Knife, shim .002" (0.05 mm) installé) :
• À 20 PSIG (1.4 BAR) — Consommation par pouce : 1.3 SCFM (37 SLPM) ; Vélocité @ 6" : 4,000 FPM (20.3 m/s) ; Niveau sonore @ 3' (914 mm) : 65 dBA ; Force par pouce @ 6" : 0.45 oz (13 g)
• À 40 PSIG (2.8 BAR) — Consommation par pouce : 2.0 SCFM (57 SLPM) ; Vélocité : 5,800 FPM (29.5 m/s) ; Niveau sonore : 74 dBA ; Force par pouce : 1.1 oz (31 g)
• À 60 PSIG (4.1 BAR) — Consommation par pouce : 2.7 SCFM (76 SLPM) ; Vélocité : 8,500 FPM (43.2 m/s) ; Niveau sonore : 80 dBA ; Force par pouce : 2.0 oz (57 g)
• À 80 PSIG (5.5 BAR) — Consommation par pouce : 3.4 SCFM (96 SLPM) ; Vélocité : 11,000 FPM (55.9 m/s) ; Niveau sonore : 83 dBA ; Force par pouce : 2.7 oz (77 g)
• À 100 PSIG (6.9 BAR) — Consommation par pouce : 4.1 SCFM (116 SLPM) ; Vélocité : 13,000 FPM (66.0 m/s) ; Niveau sonore : 86 dBA ; Force par pouce : 3.3 oz (94 g)
• Options installées/incluses (configurables) : jeu de shims, séparateur de filtre, régulateur de pression avec coupleur ; les kits Deluxe peuvent inclure le contrôle de débit électronique EFC et le système de montage universel.
• Modèle / SKU affiché sur la page : P2003 (identifiant produit/configuration)
