Lame d'air de protection 110012

de nettoyagede soufflagede séchage

Présentation
Le Super Air Knife™ d'EXAIR génère une nappe d'air laminaire et uniforme sur toute sa longueur. Conçu pour réduire la consommation d'air comprimé en entraînant l'air ambiant à environ 40:1, il assure des fonctions de soufflage, de séchage et de rideau d'air avec un niveau sonore réduit par rapport aux soufflages conventionnels. Disponible en stock dans plusieurs matériaux et en longueurs jusqu'à 108 in (2743 mm).

Applications

• Séchage de pièces après lavage
• Nettoyage de tôles dans les laminoirs
• Nettoyage de convoyeurs
• Refroidissement de pièces ou composants
• Séchage ou nettoyage de web
• Séparation environnementale / rideaux d'air
• Soufflage avant peinture
• Ouverture et remplissage de sacs
• Évacuation des chutes dans les opérations de conversion

Avantages

• Fonctionnement silencieux (typ. 69 dBA selon application)
• Consommation d'air comprimé réduite via amplification d'air ~40:1
• Débit d'air uniforme sur toute la longueur
• Force et débit réglables par sélection de cales (shims)
• Sans pièces mobiles (sans entretien)
• Entrées d'air comprimé aux deux extrémités et en bas pour un montage facile
• Fixations encastrées et compacité pour une installation simplifiée
• Longueurs en stock jusqu'à 108 in (2743 mm); longueurs système illimitées par accouplement

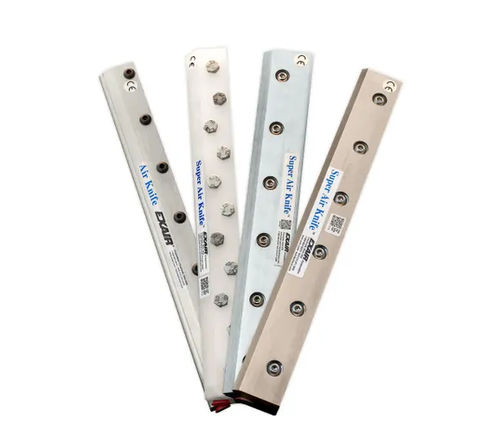

Matériaux

• Aluminium — aluminium de qualité aéronautique avec cale plastique ; adapté aux applications générales sans risque de corrosion/contamination ; vis en acier inoxydable pour environnements humides ; température maximale ~180°F (82°C).
• Inox Type 303 — nuance courante offrant une bonne résistance mécanique ; adaptée aux environnements faiblement corrosifs ; température jusqu'à 800°F (427°C).
• Inox Type 316 — meilleure résistance à la corrosion et résistance mécanique ; adaptée à l'industrie alimentaire, pharmaceutique et chirurgicale ; température jusqu'à 800°F (427°C).
• PVDF (Polyfluorure de vinylidène) — excellente résistance chimique (produits inorganiques, solvants, acides) ; utilise des cales PTFE et des fixations résistantes à la corrosion ; adapté à l'électrodéposition, cellules solaires, batteries lithium-ion, transfert acide/caustique, récupération de solvants, semi‑conducteurs et dispositifs médicaux ; température jusqu'à 275°F (135°C).

Modèles / Kits (résumé)
Les Super Air Knives sont proposés comme couteaux simples, variantes avec kits de plomberie, kits (jeu de cales, séparateur filtre, régulateur), kits avec plomberie, et Deluxe Kits (EFC, système de montage, jeu de cales, filtre, régulateur). Longueurs disponibles et exemples de références couvrent 3" (76 mm) à 108" (2743 mm) en aluminium, 303SS, 316SS et PVDF avec numéros correspondants pour les versions Deluxe et kits plomberie.

Accessoires (exemples)

• Système de montage universel pour Air Knife (Modèle 9060) — système articulé en acier inoxydable (quantité recommandée selon la longueur du couteau)
• Kits de plomberie Air Knife — conduites d'alimentation, raccords et manomètre (kits installés pour couteaux ≥ 24")
• Kits de brides de liaison — pour joindre deux Super Air Knives et obtenir une nappe d'air ininterrompue
• Jeux de cales — cales en plastique, inox ou PTFE pour régler l'écart, la force et le débit

Types de systèmes / kits

• Super Air Knife seul
• Super Air Knife avec kit de plomberie (installé)
• Kit Super Air Knife (comprend jeu de cales, séparateur filtre et régulateur)
• Kit Super Air Knife avec kit de plomberie (installé)
• Kit Deluxe Super Air Knife (comprend EFC commande électronique de débit, système de montage, jeu de cales, séparateur filtre et régulateur)

Performance (données représentatives pour Super Air Knife 12" avec cale .002")
Pression d'alimentation (PSIG / BAR) | Consommation d'air par pouce (SCFM / SLPM) | Vitesse @ 6" (FPM / m/s) | Niveau sonore @ 3' (dBA) | Force par pouce @ 6" (oz / g)
20 PSIG / 1.4 BAR | 1.1 SCFM / 31 SLPM | 5,000 FPM / 25.4 m/s | 57 dBA | 0.6 oz / 17 g
40 PSIG / 2.8 BAR | 1.7 SCFM / 48 SLPM | 7,000 FPM / 35.6 m/s | 61 dBA | 1.1 oz / 31 g
60 PSIG / 4.1 BAR | 2.3 SCFM / 65 SLPM | 9,600 FPM / 48.8 m/s | 65 dBA | 1.8 oz / 51 g
80 PSIG / 5.5 BAR | 2.9 SCFM / 82 SLPM | 11,800 FPM / 59.9 m/s | 69 dBA | 2.5 oz / 71 g
100 PSIG / 6.9 BAR | 3.5 SCFM / 99 SLPM | 13,500 FPM / 68.5 m/s | 72 dBA | 3.2 oz / 91 g

Principe de fonctionnement
L'air comprimé pénètre dans une chambre plénum et est dirigé à travers une orifice fendu de précision. Le flux primaire suit une surface plane pour former une nappe d'air laminaire qui entraîne l'air ambiant à environ 40:1, fournissant un flux d'air puissant avec une perte de vitesse minimale.

Caractéristiques techniques

• Amplification d'air : environ 40:1
• Longueurs en stock : 3" à 108" (76 mm à 2743 mm) ; longueurs système illimitées par accouplement
• Matériaux : Aluminium, Inox Type 303, Inox Type 316, PVDF
• Niveau sonore typique : ~69 dBA (dépend de l'application)
• Réglage par cale : cale .002" installée en usine ; cales supplémentaires (.001", .002", .003", .004" etc.) disponibles
• Options de kit disponibles : kits de plomberie, kits filtre/séparateur + régulateur, kits Deluxe incluant EFC et système de montage
• Limites de température d'utilisation (approx) : Aluminium jusqu'à 180°F (82°C) ; inox 303/316 jusqu'à 800°F (427°C) ; PVDF jusqu'à 275°F (135°C)
• Prix exemple affiché sur la page : 282 (USD) — prix pour un article configurable spécifique ; prix final selon options sélectionnées
