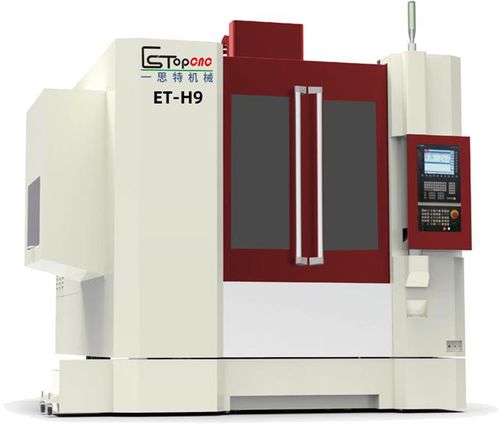

Fraiseuse CNC 3 axes ET-H9

verticaleHSK A-6324 outils

Présentation du produit
Le EsTop H9 est un centre d'usinage CNC 3 axes haute vitesse destiné au fraisage, perçage et à la finition de pièces de taille moyenne. Il offre des déplacements de 900×600×425 mm, une broche HSK A63 (20 000 tr/min) entraînée par un moteur de 20 kW et un changeur d'outils automatique 24 positions. La machine intègre des composants industriels pour une précision répétable et un débit élevé.

Paramètres techniques principaux

• Modèle : H9
• Course (X/Y/Z) : 900 / 600 / 425 mm
• Distance broche-table : 195–620 mm
• Largeur de portique : 1000 mm
• Hauteur maxi pièce : 450 mm
• Dimension table : 940 × 600 mm
• Rainure en T : 6-18/100
• Charge maxi table : 700 kg
• Guides linéaires (X/Y/Z) : 45 / 45 / 45 mm
• Vis à billes (X/Y/Z) : 4010 mm
• Interface broche : HSK A63 (broche électrique Inner Tibet)
• Vitesse broche : 20 000 tr/min
• Moteur broche : 20 kW
• Changeur d'outils : 24 outils
• Avance rapide (X/Y/Z) : 30 m/min
• Vitesse d'alimentation (X/Y/Z) : 12 m/min
• Précision de positionnement : ±0,0025 mm/mm
• Répétabilité : ±0,0015 mm
• Poids machine (approx.) : 8 500 kg
• Alimentation : 30 KVA (380V / 50 Hz)
• Pression d'air requise : 6–8 bar
• Dimensions extérieures (L×l×h) : 2600 × 2550 × 2800 mm

Principaux composants de la machine & Annexes standards

• Système de commande numérique : Siemens 828D
• Vis à billes 3 axes : Japan NSK
• Rails linéaires 3 axes : Germany INA
• Composants broche : DM
• Roulements vis à billes : Japan NSK
• Embrayage : Germany R+W (type soufflet)
• Contacteur principal : Schneider (France)
• Éléments pneumatiques principaux : Japan SMC
• Source : Taiwan Ming wei
• Câble principal : Taiwan Xinguang (oil prevention hotline)
• Bed du tour : DM
• Couverture protectrice extensible : capitaux taiwanais
• Système de mesure d'outil : Renishaw
• Scales linéaires (LS187C-1540-840-740) : HEIDENHAIN

Accessoires standard / Fournitures

• Système de soufflage broche : 1 jeu
• Système de refroidissement des outils : 1 jeu
• Capotage complet de protection : 1 jeu
• Système de lubrification automatique : 1 jeu
• Lampe de travail : 1 jeu
• Boîte moulée : 1 jeu
• Réservoir d'eau : 1 jeu
• Boîte à outils : 1 jeu
• Porte-outil + tirette : 1 jeu
• Verrou de siège d'outil : 1 jeu

Spécifications clés

• Système de commande : Siemens 828D
• Broche : HSK A63, 20 000 tr/min, 20 kW
• Magasin d'outils : 24 outils
• Courses (X/Y/Z) : 900 / 600 / 425 mm
• Taille table : 940 × 600 mm, charge maxi 700 kg
• Précision : positionnement ±0,0025 mm/mm, répétabilité ±0,0015 mm
• Puissance : 30 KVA (380V / 50 Hz)
• Air requis : 6–8 bar
• Dimensions globales : 2600 × 2550 × 2800 mm
