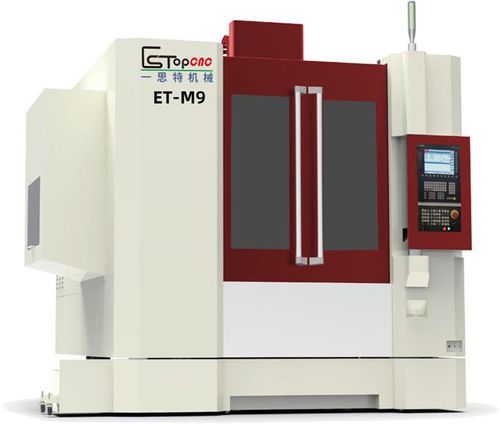

Centre d'usinage 3 axes ET-M9

verticalBT 4024 outils

Nom du produit
EsTop Centre d'usinage M9 style économique

Principaux paramètres techniques
Type : M9
Course - axe X (mm) : 900
Course - axe Y (mm) : 600
Course - axe Z (mm) : 425
Distance de la surface d'extrémité de la broche à la surface de travail (mm) : 195-620
Largeur de passage (mm) : 1000
Hauteur maximale (mm) : 450
Spécifications des rails linéaires (X/Y/Z, mm) : 45/45/45
Spécifications des vis à billes (X/Y/Z, mm) : 4010
Dimensions de la table (mm) : 940*600
Rainure en T : 6-18/100
Capacité de charge maximale de la table (kg) : 700
Broche (configuration standard) : BT-40
Vitesse de broche (tr/min) : 15000
Moteur de broche (kW) : 9
Changeur d'outils (ATC) : 24T (option ; non installé en standard sur M9)
Vitesse rapide axe X/Y/Z (m/min) : 30
Vitesse d'avance axe X/Y/Z (m/min) : 12
Précision de positionnement (mm/mm) : ±0,0025
Précision de répétition (mm/mm) : ±0,0015
Poids de la machine (env., Kg) : 8500
Capacité d'alimentation (380V / 50 HZ, KVA) : 30
Pression d'air (bar) : 6-8
Dimensions extérieures (L*W*H, mm) : 2600*2550*2800

Principaux composants des machines-outils & Annexes standard

• Système de commande numérique : Simens 828D
• Vis à billes triphasée : Japan NSK
• Rails linéaires triphasés : Germany INA
• Composants de broche : DM
• Roulement de vis à billes : Japan NSK
• Embrayage : Germany R + W (type soufflet)
• Contacteur principal : Schneider of France
• Éléments pneumatiques principaux : Japan SMC
• Source : Taiwan Ming wei
• Câble principal : Taiwan Xinguang - oil prevention hotline
• Lit du tour : DM
• Capot de protection extensible : Taiwan-funded

Remarques
Comparé au H9, le M9 est la version économique sans l'article 13 et l'article 14. Un changeur d'outils 24 positions est en option et n'est pas installé par défaut sur le M9.

Accessoires / Annexes standard (quantité)

• Système de soufflage de broche : 1 set
• Système de refroidissement des outils : 1 set
• Capot de protection complet : 1 set
• Système de lubrification automatique : 1 set
• Lampe de travail : 1 set
• Réglage des cales et des boulons : 1 set
• Boîte moulée : 1 set
• Réservoir d'eau : 1 set
• Boîte à outils : 1 set
• Porte-outil + clou d'extraction : 1 set
• Siège de verrouillage d'outil : 1 set

Caractéristiques / spécifications techniques

• Modèle : M9
• Course (X/Y/Z) : 900 / 600 / 425 mm
• Type de broche : BT-40
• Vitesse de broche : 15 000 tr/min
• Moteur de broche : 9 kW
• Tableau de travail : 940 x 600 mm
• Charge maximale table : 700 kg
• Précision de positionnement : ±0,0025 mm
• Répétabilité : ±0,0015 mm
• Poids machine (env.) : 8 500 Kg
• Alimentation requise : 380V / 50Hz, ~30 KVA
• Pression d'air : 6-8 bar
• Dimensions extérieures (L*W*H) : 2600 x 2550 x 2800 mm
• Rails linéaires (X/Y/Z) : 45 / 45 / 45 mm
• Vis à billes (X/Y/Z) : 4010
• ATC : 24 emplacements (option)
