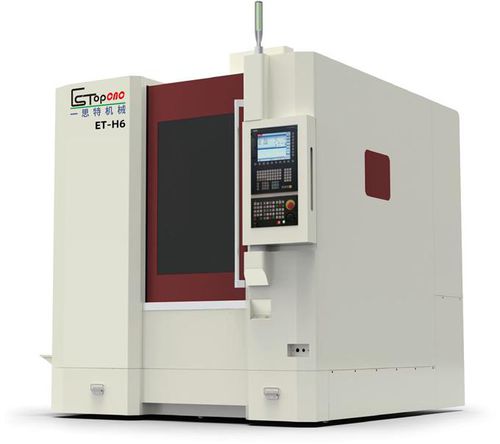

Centre d'usinage 3 axes ET-H6

verticalHSK-E4020 outils

Produit
Centre d'usinage CNC ET-H6 à grande rigidité et grande vitesse, destiné au fraisage et à la finition de pièces métalliques de précision. Modèle ET-H6 équipé d'une broche HSK E40, d'un magasin 20 outils et d'un encombrement compact pour la production industrielle.

Paramètres techniques principaux

• Modèle : ET-H6
• Course (X / Y / Z) : 600 / 500 / 350 mm
• Distance broche-face de travail : 120–470 mm
• Largeur de passage : 780 mm — Hauteur max : 395 mm
• Rails linéaires (X/Y/Z) : INA 45 / 45 / 3590 mm
• Vis à billes (X/Y/Z) : NSK 4010
• Dimensions table : 660 × 500 mm — T-slot : 6-18/100
• Charge maxi table : 400 kg
• Type de broche : HSK E40 (broche électrique Inner Tibet)
• Vitesse maxi broche : 30 000 tr/min (option 42 000 tr/min)
• Moteur broche : 11 kW
• Changeur d'outils automatique (ATC) : 20 positions
• Vitesse rapide (X/Y/Z) : 30 m/min — Vitesse d'usinage : 12 m/min
• Précision de positionnement : ±0,0025 mm — Répétabilité : ±0,0015 mm
• Poids machine (env.) : 6 500 kg
• Alimentation électrique : 380V / 50Hz, 20 KVA
• Pression d'air : 6–8 bar
• Dimension hors tout (L × l × H) : 2200 × 2390 × 2500 mm
• Système de mesure d'outil : Renishaw — Échelles linéaires : HEIDENHAIN

Principaux composants & annexes standard

• Système de commande numérique : Siemens 828D
• Vis à billes trois axes : Japan NSK
• Rails linéaires trois axes : Germany INA
• Composants de broche : DM
• Roulements vis à billes : Japan NSK
• Embrayage : Germany R + W (type soufflet)
• Contacteur principal : Schneider of France
• Éléments pneumatiques principaux : Japan SMC
• Source : Taiwan Ming wei
• Câble principal : Taiwan Xinguang (antihuile)
• Lit de machine : DM
• Capot de protection extensible : Taiwan-funded
• Système de mesure d'outil : Renishaw
• Échelles linéaires (LS187C-1540-840-740) : HEIDENHAIN

Accessoires standards

• Système de soufflage de broche — 1 jeu
• Système de refroidissement des outils — 1 jeu
• Capot de protection complet — 1 jeu
• Système de lubrification automatique — 1 jeu
• Éclairage de travail — 1 jeu
• Plots d'ajustement et boulons — 1 jeu
• Caisse moulée — 1 jeu
• Réservoir d'eau — 1 jeu
• Boîte à outils — 1 jeu
• Porte-outil + goujon de traction — 1 jeu
• Siège d'outil verrouillable — 1 jeu

Applications typiques

• Fabrication de moules et matrices de précision
• Pièces automobiles et composants de transmission
• Pièces aéronautiques nécessitant grande vitesse et précision
• Finition de pièces industrielles et production en petites séries
