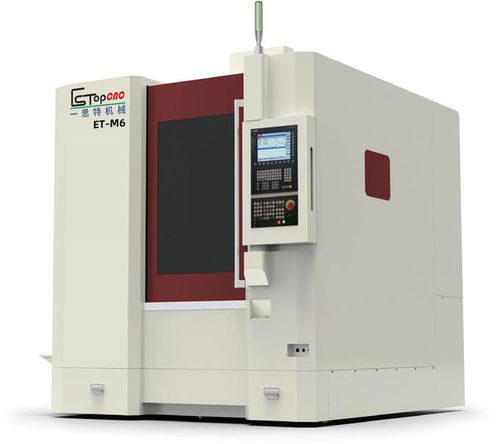

Centre d'usinage CNC 3 axes ET-M6

verticalà table fixeHSK-E40

Produit
ET-M6 centre d'usinage CNC grande vitesse avec capacité d'ébauche sur matériaux durs, conçu pour l'usinage de précision et la finition dynamique de pièces petites à moyennes.

Paramètres techniques principaux
Type : M6
Course : Axe X : 600 mm
Course : Axe Y : 500 mm
Course : Axe Z : 350 mm
Distance de la face de broche à la surface de travail : 120-470 mm
Largeur de portique : 780 mm
Hauteur maxi : 395 mm
Spécifications des rails linéaires : X/Y/Z : 45/45/35 (INA)
Spécifications des vis à billes : X/Y/Z : 4010 (NSK)
Dimensions de la table : 660 x 500 mm
Rainure en T : 6-18/100
Capacité maximale de charge de la table : 400 kg
Broche / ATC (configuration standard) : Broche : HSK E40 (broche électrique Inner Tibet)
Vitesse de broche : 30000 tr/min (option 42000 tr/min)
Moteur de broche : 11 kW
ATC : 20 outils (option)
Vitesse rapide - axes X / Y / Z : 30 m/min
Vitesse d'avance - axes X / Y / Z : 12 m/min
Précision de positionnement : ±0.0025 mm/mm
Précision de répétabilité : ±0.0015 mm/mm
Poids machine (env.) : 6500 Kg
Puissance requise (380V / 50 HZ) : 20 KVA
Pression d'air : 6-8 bar
Dimensions hors tout (L x l x H) : 2200 x 2390 x 2500 mm

Principaux composants de la machine & Annexe standard

• Système de commande numérique : Siemens 828D
• Vis à billes tri-axes : Japan NSK
• Rails linéaires tri-axes : Germany INA
• Éléments de broche : DM
• Roulements vis à billes : Japan NSK
• Embrayage : Germany R + W (type soufflet)
• Contacteur principal : Schneider (France)
• Éléments pneumatiques principaux : Japan SMC
• Source : Taiwan Ming wei
• Câble principal : Taiwan Xinguang (prévention d'huile)
• Lit du tour : DM
• Capot protecteur extensible : Financement Taiwan

Accessoires standards (éléments inclus)

• Système de soufflage de broche : 1 jeu
• Système de refroidissement des outils : 1 jeu
• Capot de protection intégral : 1 jeu
• Système de lubrification automatique : 1 jeu
• Lampe de travail : 1 jeu
• Réglage des cales et des boulons : 1 jeu
• Caisse moulée : 1 jeu
• Réservoir d'eau : 1 jeu
• Boîte à outils : 1 jeu
• Support d'outil + ongle de traction : 1 jeu
• Siège de verrouillage d'outil : 1 jeu

Notes
Comparé au H6, le M6 est une version économique sans les éléments 13 et 14 ; l'ATC 20 outils est une configuration optionnelle et peut ne pas être installée sur ce modèle.

Caractéristiques / spécifications techniques

• Modèle : ET-M6
• Course (X/Y/Z) : 600 / 500 / 350 mm
• Interface de broche : HSK E40
• Vitesse de broche : 30000 tr/min (option 42000 tr/min)
• Pouvoir moteur broche : 11 kW
• Taille de la table : 660 x 500 mm
• Charge maxi table : 400 kg
• Précision de positionnement : ±0.0025 mm/mm
• Répétabilité : ±0.0015 mm/mm
• Poids machine : ~6500 Kg
• Alimentation requise : 380V / 50Hz, 20 KVA
• Pression d'air de travail : 6-8 bar
• Dimensions hors tout (L x l x H) : 2200 x 2390 x 2500 mm
