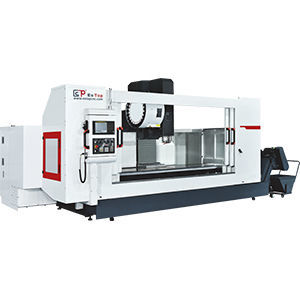

Centre d'usinage 3 axes ETH40-2500NC
verticalpour aluminiumBT 40

Centre d'usinage 3 axes - ETH40-2500NC - ESTOPCNC - vertical / pour aluminium / BT 40
Centre d'usinage 3 axes - ETH40-2500NC - ESTOPCNC - vertical / pour aluminium / BT 40
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Matière usinée
pour aluminium
Nez de broche
BT 40
Nombre d'outils
24 outils
Fonction associée
de fraisage, de perçage, de taraudage
Autres caractéristiques
disque
Course X

2 500 mm
(98,43 in)

Course Y

500 mm
(19,69 in)

Course Z

500 mm, 700 mm
(19,69 in, 27,56 in)

Vitesse de rotation

12 000 rpm
(75 398 rad.min-1)

Puissance

7,5 kW
(10,2 hp)

Vitesse d'avancement axe X

250 mm/s

Vitesse d'avancement axe Y

250 mm/s

Vitesse d'avancement axe Z

0,25 m/s
(0,82 ft/s)

Précision de placement

0,02 mm, 0,05 mm
(0,00079 in, 0,00197 in)

Répétabilité

0,01 mm
(0,00039 in)

Temps de changement outil

2 s

Poids total

6 000 kg
(13 227,74 lb)

Longueur hors tout

4 800 mm
(189 in)

Largeur hors tout

2 500 mm
(98,4 in)

Hauteur totale

2 750 mm
(108,3 in)

Description

Présentation du produit
Le ETH40-2500NC est un centre d'usinage composite pour profils, conçu pour l'usinage de précision de profils et de composants structurels. Disponible avec deux courses Z (500 mm ou 700 mm), il prend en charge les opérations de fraisage, perçage et taraudage en environnement de production.

Table technique
Modèle : ETH40-2500NC
Course X : 2500 mm
Course Y : 500 mm
Course Z : 500 mm / 700 mm
Vitesse de broche : 12 000 tr/min
Alésage cône broche : BT40, ⌀120 mm (diamètre extérieur)
Type de magasin d'outils : Disque
Capacité magasin : 24 pièces
Temps de changement d'outil : 2 s
Vitesse rapide X : 60 m/min
Vitesse rapide Y : 28 m/min
Vitesse rapide Z : 28 m/min
Vitesse d'avance d'usinage (X/Y/Z) : 15 000 mm/min
Système de commande : FANUC / MITSUBISHI
Moteur broche : 7,5 kW
Moteurs axes X/Y/Z : 3,0 / 3,0 / 3,0 kW
Lubrification : Lubrification automatique
Refroidissement : Refroidissement par pulvérisation d'eau
Précision de positionnement axe X : 0,05 mm
Précision de positionnement axe Y/Z : 0,02 mm
Précision de positionnement répétée : 0,01 mm
Besoin en air comprimé : 0,6–0,9 MPa
Hauteur totale : 2750 mm
Empreinte au sol : 4800 mm x 2500 mm
Poids approximatif : 6000 kg

Caractéristiques clés
  • Modèle : ETH40-2500NC
  • Course X : 2500 mm
  • Course Y : 500 mm
  • Course Z : 500 mm ou 700 mm
  • Vitesse de broche : 12 000 tr/min
  • Cône broche : BT40, diamètre extérieur 120 mm
  • Type de magasin : Disque
  • Capacité : 24 pièces
  • Temps de changement d'outil : 2 s
  • Vitesse rapide X : 60 m/min
  • Vitesse rapide Y : 28 m/min
  • Vitesse rapide Z : 28 m/min
  • Vitesse d'avance d'usinage (X/Y/Z) : 15 000 mm/min
  • Système de commande : FANUC ou MITSUBISHI
  • Puissance broche : 7,5 kW
  • Moteurs axes X/Y/Z : 3,0 / 3,0 / 3,0 kW
  • Lubrification : Automatique
  • Refroidissement : Par pulvérisation d'eau
  • Précision axe X : 0,05 mm
  • Précision axe Y/Z : 0,02 mm
  • Précision répétée : 0,01 mm
  • Air comprimé : 0,6–0,9 MPa
  • Hauteur totale : 2750 mm
  • Empreinte : 4800 mm x 2500 mm
  • Poids approximatif : 6000 kg


Applications
Convient à l'usinage de profils en production industrielle : profilés aluminium et métalliques, cadres de fenêtres et portes, garde-corps, profils structurels et autres composants à base de profilés.

Options et commande
Options de commande : FANUC ou MITSUBISHI. Course Z configurable (500 mm ou 700 mm). Magasin disque 24 positions. Lubrification automatique et refroidissement par pulvérisation d'eau inclus.
