Centre d'usinage 3 axes ETV20/V25
verticalBT 4024 outils

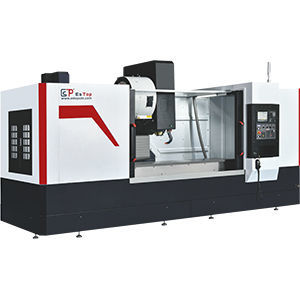

Centre d'usinage 3 axes - ETV20/V25 - ESTOPCNC - vertical / BT 40 / 24 outils
Centre d'usinage 3 axes - ETV20/V25 - ESTOPCNC - vertical / BT 40 / 24 outils
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Nez de broche
BT 40
Nombre d'outils
24 outils
Applications
pour profilés
Autres caractéristiques
disque
Course X

2 000 mm, 2 500 mm
(78,74 in, 98,43 in)

Course Y

600 mm, 700 mm
(23,62 in, 27,56 in)

Course Z

600 mm
(23,62 in)

Vitesse de rotation

12 000 rpm
(75 398 rad.min-1)

Puissance

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Précision de placement

0,02 mm, 0,03 mm
(0,00079 in, 0,00118 in)

Répétabilité

0,01 mm
(0,00039 in)

Temps de changement outil

2 s

Poids total

7 000 kg, 10 000 kg
(15 432,36 lb, 22 046,23 lb)

Longueur hors tout

6 000 mm
(236,2 in)

Largeur hors tout

2 300 mm
(90,6 in)

Hauteur totale

3 000 mm
(118,1 in)

Description

Aperçu
Centre d'usinage composé pour profilés

Caractéristiques principales (tableau)
Course axe X : 2000mm/2500mm
Déplacement axe Y : 600mm/650mm/700mm
Course axe Z : 600mm
Vitesse de broche : 12000 tr/min
Alésage de broche : BT40 φ140mm (diamètre extérieur)
Type de magasin d'outils : disque
Capacité du magasin : 24 outils
Temps de changement d'outil : 2 s
Vitesse de déplacement axe X : 48 m/min
Vitesse de déplacement axe Y : 48 m/min
Vitesse de déplacement axe Z : 48 m/min
Vitesse d'avance de coupe X/Y/Z : 15000 mm/min
Commande : FANUC / MITSUBISHI
Moteur broche : 7,5 kW / 11 kW
Moteurs axes X/Y/Z : 3,0 kW / 3,0 kW / 3,0 kW
Système de lubrification : lubrification automatique
Système de refroidissement : refroidissement par pulvérisation d'eau
Précision de positionnement axe X : 0,03 mm
Précision de positionnement Y/Z : 0,02 mm
Précision de répétition : 0,01 mm
Pression pneumatique requise : 0,6 Mpa - 0,9 Mpa
Hauteur : 3000 mm
Surface occupée : 6000*2300 mm
Poids : env. 7000 kg / env. 10000 kg

Remarques
Magasin d'outils de type disque ; capacité 24 outils ; changement d'outil rapide (2 s) ; disponible avec commandes FANUC ou MITSUBISHI ; variantes de broche et puissances moteurs comme indiqué ci‑dessus.

Caractéristiques / spécifications techniques
  • Course axe X : 2000mm/2500mm
  • Déplacement axe Y : 600mm/650mm/700mm
  • Course axe Z : 600mm
  • Vitesse de broche : 12000 tr/min
  • Alésage de broche : BT40 φ140mm (diamètre extérieur)
  • Type de magasin d'outils : disque
  • Capacité du magasin : 24 outils
  • Temps de changement d'outil : 2 s
  • Vitesse déplacement axes X/Y/Z : 48 m/min
  • Vitesse d'avance de coupe X/Y/Z : 15000 mm/min
  • Commande : FANUC / MITSUBISHI
  • Moteur broche : 7,5 kW / 11 kW
  • Moteurs axes X/Y/Z : 3,0 kW / 3,0 kW / 3,0 kW
  • Système de lubrification : lubrification automatique
  • Système de refroidissement : refroidissement par pulvérisation d'eau
  • Précision positionnement axe X : 0,03 mm
  • Précision positionnement Y/Z : 0,02 mm
  • Précision de répétition : 0,01 mm
  • Pression pneumatique requise : 0,6 Mpa - 0,9 Mpa
  • Hauteur : 3000 mm
  • Surface occupée : 6000*2300 mm
  • Poids : env. 7000 kg / env. 10000 kg
