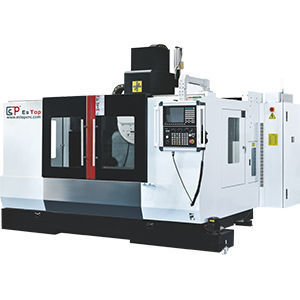

Centre d'usinage 3 axes ETJ30-2012NC

verticalpour aluminiumpour alliage léger

Présentation
Le centre d'usinage combiné pour profilés ETJ30-2012NC est conçu pour l'usinage des profilés extrudés. Il associe de longues courses X/Y, une broche haute vitesse et un magasin d'outils indexé pour effectuer perçage, fraisage et contourage en production industrielle.

Données techniques principales

• Désignation modèle : ej30-2012 (ETJ30-2012NC)
• Course axe X : 2000 mm
• Course axe Y : 1200 mm
• Course axe Z : 500 mm
• Vitesse broche : 20 000 tr/min
• Prise conique broche : BT30 φ100 mm (diamètre extérieur)
• Type magasin d'outils : Flying saucer
• Capacité magasin : 16 pièces
• Temps de changement d'outil : 2 s
• Vitesse rapide X/Y/Z : 30 m/min
• Vitesse d'avance de coupe X/Y/Z : 20 000 mm/min
• Commande : SYNTEC

Actionneurs, moteurs et systèmes

• Moteur broche : 5,5 kW
• Moteurs axes X/Y/Z : 1,8 / 3,0 / 1,8 kW
• Système de lubrification : lubrification automatique
• Système de refroidissement : refroidissement par pulvérisation d'eau

Précision et performances

• Précision de positionnement axe X : 0,02 mm
• Précision de positionnement axes Y/Z : 0,02 mm
• Précision répétée : 0,01 mm
• Adapté au contourage haute vitesse et aux opérations répétées sur profilés

Installation et utilités

• Pression d'air requise : 0,6 MPa – 0,9 MPa
• Hauteur totale : 2800 mm
• Emprise au sol : 3500 × 2800 mm
• Poids : env. 9500 kg

Applications types

• Usinage de profilés en aluminium et alliages légers
• Menuiserie aluminium (châssis, cadres, façades) et profils structurels
• Production en série et fabrication par lots de profilés spécifiques

Options et personnalisation

• Outillages et montages spécifiques sur demande
• Interfaces d'automatisation, systèmes de chargement/déchargement et packs de commande évolués disponibles en option
