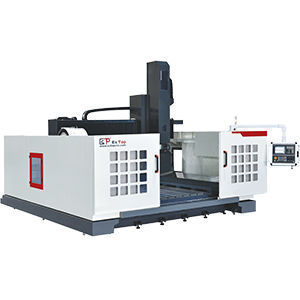

Centre d'usinage 3 axes ETH40 series
verticalpour aluminiumpour métaux non ferreux

Centre d'usinage 3 axes - ETH40 series - ESTOPCNC - vertical / pour aluminium / pour métaux non ferreux
Centre d'usinage 3 axes - ETH40 series - ESTOPCNC - vertical / pour aluminium / pour métaux non ferreux
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Matière usinée
pour aluminium, pour métaux non ferreux
Structure
à montant fixe
Nez de broche
BT 40
Nombre d'outils
24 outils
Fonction associée
de fraisage, de perçage, de taraudage
Course X

2 500 mm, 3 000 mm
(98,43 in, 118,11 in)

Course Y

1 800 mm, 2 000 mm
(70,87 in, 78,74 in)

Course Z

600 mm, 800 mm
(23,62 in, 31,5 in)

Vitesse de rotation

12 000 rpm
(75 398 rad.min-1)

Puissance

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Précision de placement

0,02 mm, 0,05 mm
(0,00079 in, 0,00197 in)

Répétabilité

0,01 mm
(0,00039 in)

Temps de changement outil

2 s

Poids total

12 000 kg, 16 000 kg
(26 455,47 lb, 35 273,96 lb)

Longueur hors tout

4 800 mm, 6 100 mm
(189 in, 240,2 in)

Largeur hors tout

4 300 mm, 5 100 mm
(169,3 in, 200,8 in)

Hauteur totale

3 500 mm, 3 700 mm
(137,8 in, 145,7 in)

Description

Produit
Centre d'usinage combiné pour profilés conçu pour l'usinage précis d'aluminium et d'alliages non ferreux destinés aux fenêtres, portes et structures industrielles. Série modulaire ETH40 disponible en deux configurations de table (2518NC / 3020NC) avec plusieurs options de courses X/Y/Z. Commande numérique SIEMENS pour perçage, fraisage et finitions multi-axes programmables.

Caractéristiques techniques (tableau)
Modèle : ETH40-2518NC / ETH40-3020NC
Course axe X : 3000 mm / 2500 mm
Course axe Y : 2000 mm / 1800 mm
Course axe Z : 800 mm / 600 mm
Vitesse broche : 12000 tr/min
Montage broche / diamètre extérieur : BT40 Φ150 mm / BT40 Φ120 mm
Magasin porte-outils : disque, 24 outils
Temps de changement d'outil : 2 s
Vitesse d'avance rapide X/Y/Z : 40 m/min / 50 m/min / 20 m/min
Vitesse d'usinage (X/Y/Z) : 15000 mm/min
Commande : SIEMENS
Moteur broche : 11 kW / 7.5 kW
Moteurs d'axes (X/Y/Z) : (3.14+3.14) kW / 3.14 kW / 3.14 kW
Lubrification : lubrification automatique
Refroidissement : pulvérisation d'eau
Précision de positionnement X : 0.05 mm; Y/Z : 0.02 mm; Répétabilité : 0.01 mm
Air comprimé : 0.6–0.9 MPa
Hauteur : 3700 mm / 3500 mm
Empreinte (approx.) : 6100 × 4300 mm / 4800 × 5100 mm
Poids (approx.) : 16000 kg / 12000 kg

Points clés
  • Famille ETH40 avec deux longueurs de table
  • Configurations de courses X/Y/Z multiples pour différentes tailles de profilés
  • Broche BT40 12000 tr/min avec deux diamètres extérieurs
  • Magasin disque 24 positions et changement d'outil en 2 s
  • Vitesses d'avance et d'usinage élevées pour le débit de production
  • Commande SIEMENS pour programmes multi-axes flexibles
  • Choix de puissance broche : 11 kW ou 7.5 kW
  • Configuration moteurs d'axes : (3.14+3.14) / 3.14 / 3.14 kW
  • Lubrification automatique et refroidissement par pulvérisation d'eau
  • Positionnement précis et grande répétabilité
  • Exigence d'air comprimé : 0.6–0.9 MPa
  • Variantes d'encombrement et de poids adaptées aux implantations
