Centre d'usinage 3 axes VMC-1580NCG
verticalBT 5024 outils

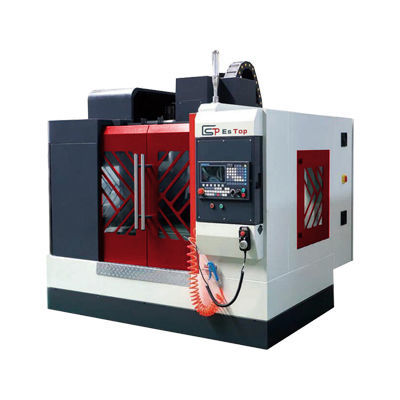

Centre d'usinage 3 axes - VMC-1580NCG - ESTOPCNC - vertical / BT 50 / 24 outils
Centre d'usinage 3 axes - VMC-1580NCG - ESTOPCNC - vertical / BT 50 / 24 outils
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Nez de broche
BT 50
Nombre d'outils
24 outils
Fonction associée
de fraisage
Applications
pour l'industrie automobile, pour l'aérospatiale, pour moules
Course X

1 500 mm
(59,06 in)

Course Y

800 mm
(31,5 in)

Course Z

700 mm
(27,56 in)

Vitesse de rotation

6 000 rpm
(37 699 rad.min-1)

Puissance

25 kW
(33,99 hp)

Hauteur max. de la pièce

Max: 830 mm
(33 in)

Min: 130 mm
(5 in)

Charge max. de la table

2 000 kg
(4 409 lb)

Précision de placement

0,015 mm
(0,00059 in)

Répétabilité

0,01 mm
(0,00039 in)

Poids total

13 500 kg
(29 762,41 lb)

Longueur hors tout

4 800 mm
(189 in)

Largeur hors tout

3 500 mm
(137,8 in)

Hauteur totale

3 300 mm
(129,9 in)

Description

Présentation
Le ES-TOP VMC-1580NCG est un centre d'usinage vertical à haut couple (boîte d'engrenages BT50) destiné au fraisage lourd et à l'usinage de grandes pièces, avec une course de 1500×800×700 mm et une capacité de charge table de 2000 kg.

Principaux paramètres techniques
  • Modèle : VMC-1580NC (boîte d'engrenages) / famille VMC-1580NCG
  • Course (X/Y/Z) : 1500 / 800 / 700 mm
  • Distance broche-table : 130–830 mm
  • Dimensions table : 1700 × 800 mm ; rainures en T : 5 × 18 × 135 mm
  • Charge maximale de la table : 2000 kg
  • Broche : BT50-Φ150 ; vitesse : 6000 tr/min ; rapports d'engrenage bas 1:3.6 / haut 1:1.2
  • Vitesse rapide X/Y/Z : 12 / 12 / 12 m/min ; avance de coupe : 1–10 m/min
  • Moteurs : broche 15/18,5 kW ; servomoteurs X/Y/Z : 3,0 / 4,0 / 4,0 kW
  • Précision de positionnement : ±0,015 mm ; répétabilité : ±0,01 mm
  • Puissance requise : 25 kW ; air comprimé : 6–8 MPa
  • Dimensions machine (L×l×H) : 4800 × 3500 × 3300 mm ; poids : 13 500 kg


Configuration principale de la machine
  • Boîtier de commande portatif (pendant) : 1 pc
  • Système de lubrification automatique : 1 pc
  • Feu de signalisation LED : 1 pc
  • Système de soufflage broche : 1 pc
  • Rideau d'air de protection : 1 pc
  • Lampe d'éclairage : 1 pc
  • Accessoires fournis : 1 set
  • Documentation technique jointe : 1 set
  • Commande CNC FANUC 0i-MF Plus(5) : 1 pc
  • Changeur d'outils automatique (BT50-24T) : 1 pc


Applications
  • Fraisage lourd et usinage de grandes pièces
  • Fabrication de matrices et moules
  • Pièces structurelles pour automobile et aéronautique
  • Tâches d'usinage générales en industrie lourde
