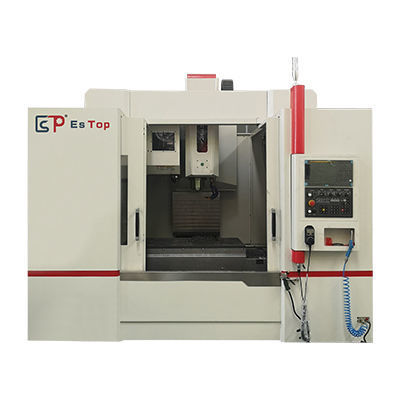

Centre d'usinage 3 axes VMC-1270NC

verticalBT 4024 outils

Aperçu
Centre d'usinage vertical CNC 3 axes à grande vitesse pour un large éventail d'opérations d'alésage, de perçage et de taraudage. Adapté à la production et au traitement de pièces avec une grande surface de table et une forte capacité de charge.

Spécification standard
Course (X/Y/Z) : 1200/700/670 mm
Distance centre de broche à surface guidage colonne : 827 mm
Distance nez de broche à surface de la table : 150–820 mm
Taille de la table : 1400×700 mm
Charge maximale sur table : 1000 kg
Rainures en T : 5×18×150
Vitesse de broche : 10000 tr/min
Raccord de broche : BT40
Puissance moteur broche : 11/15 kW
Vitesse rapide (X/Y/Z) : 30/30/30 m/min
Vitesse d'avance rapide : 10/10/10 m/min
Capacité magasin d'outils : 24 outils
Diamètre/longueur/poids maxi outil : Ø75 mm / 300 mm / 7 kg
Diamètre maxi outil (chargé/vide) : 75/150 mm
Méthode de sélection outil : any/sequence
Temps de changement d'outil : 1.8 s
Précision de positionnement (X/Y/Z) : 0.010 mm
Précision de repositionnement (X/Y/Z) : 0.006 mm
Alimentation d'air : 280 L/min à 6–8 bar
Puissance électrique totale : 35 KVA
Capacité du réservoir d'eau : 420 L
Dimensions machine (X×Y×Z) : 3710×3170×2810 mm
Poids machine : 8800 kg

Configuration principale de la machine
1. Système CNC Mitsubishi M80B — Quantité : 1
2. Panneau opérateur portatif — Quantité : 1
3. Magazine disque d'outils (24 unités) — Quantité : 1
4. Système de lubrification automatique — Quantité : 1
5. Feu de signalisation LED — Quantité : 1
6. Dispositif de soufflage de broche — Quantité : 1
7. Rideau d'air de protection — Quantité : 1
8. Lampe torche — Quantité : 1
9. Accessoires fournis — Quantité : 1

Caractéristiques techniques

• Modèle : VMC-1270NC
• Marque : ES-TOP CNC
• Course 3 axes (X/Y/Z) : 1200/700/670 mm
• Distance centre broche à surface guidage colonne : 827 mm
• Nez de broche à surface de la table : 150–820 mm
• Taille table : 1400×700 mm
• Charge maxi table : 1000 kg
• Rainures en T : 5×18×150
• Vitesse broche : 10000 tr/min
• Raccord broche : BT40
• Puissance moteur broche : 11/15 kW
• Vitesse rapide (X/Y/Z) : 30/30/30 m/min
• Vitesse d'avance : 10/10/10 m/min
• Capacité magasin outils : 24 outils
• Diamètre/longueur/poids maxi outil : Ø75 mm / 300 mm / 7 kg
• Diamètre maxi outil (chargé/vide) : 75/150 mm
• Temps de changement outil : 1.8 s
• Précision de positionnement (X/Y/Z) : 0.010 mm
• Précision de repositionnement (X/Y/Z) : 0.006 mm
• Consommation d'air : 280 L/min à 6–8 bar
• Puissance électrique totale : 35 KVA
• Capacité réservoir d'eau : 420 L
• Dimensions machine (X×Y×Z) : 3710×3170×2810 mm
• Poids machine : 8800 kg
