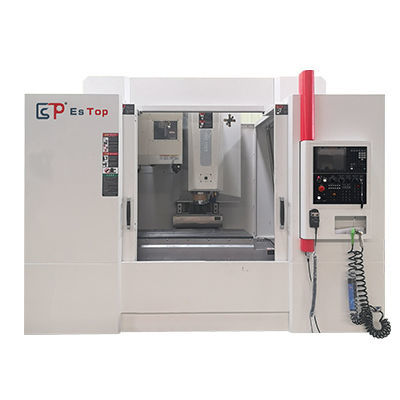

Centre d'usinage 3 axes VMC-1370NC

verticalBT 4024 outils

Aperçu produit
Le VMC-1370NC est un centre d'usinage vertical CNC destiné à l'usinage de grandes pièces, avec des courses X/Y/Z de 1300/700/670 mm. Il est équipé d'une broche BT40 jusqu'à 10000 tr/min, d'une table 1400×700 mm (charge maxi 1000 kg) et d'un magasin disque 24 positions.

Caractéristiques techniques

• Courses trois axes (X/Y/Z) : 1300 / 700 / 670 mm
• Distance centre broche → surface de guidage colonne : 827 mm
• Nez de broche → surface de la table : 150–820 mm
• Dimensions de la table : 1400 × 700 mm
• Charge maximale table : 1000 kg
• Rainures en T : 5 × 18 × 150
• Vitesse broche : 10000 tr/min
• Taper broche : BT40
• Puissance moteur broche : 11 / 15 kW
• Vitesse de déplacement rapide (X/Y/Z) : 30 / 30 / 30 m/min
• Vitesse d'avance rapide : 10 / 10 / 10 m/min
• Capacité magasin d'outils : 24 outils
• Diamètre/longueur/poids maxi outil : Ø75 mm / 300 mm / 7 kg
• Diamètre maxi outil (plein/vide) : 75 / 150 mm
• Temps de changement d'outil : 1,8 s
• Précision de positionnement (X/Y/Z) : 0,01 mm
• Précision de repositionnement (X/Y/Z) : 0,006 mm
• Source d'air : 280 L/min à 6–8 bar
• Puissance électrique totale : 35 KVA
• Capacité réservoir de liquide de coupe : 430 L
• Dimensions machine (X×Y×Z) : 3820 × 3170 × 2800 mm
• Poids machine : 9500 kg

Configuration principale

• Système CNC Mitsubishi M80B
• Unité de commande portative
• Magasin disque, 24 unités
• Système de lubrification automatique
• Feu de signalisation LED
• Dispositif de soufflage de broche
• Rideau d'air de protection
• Lampe de travail
• Accessoires fournis

Remarques

• Puissance électrique totale : 35 KVA ; réservoir liquide de coupe : 430 L ; poids et dimensions : voir ci‑dessus
• Sélection d'outils : any/sequence. Temps de changement d'outil : 1,8 s.
• Options et configurations personnalisées disponibles sur demande
