Centre d'usinage CNC 3 axes VMC-1165NC
verticalBT 4024 outils

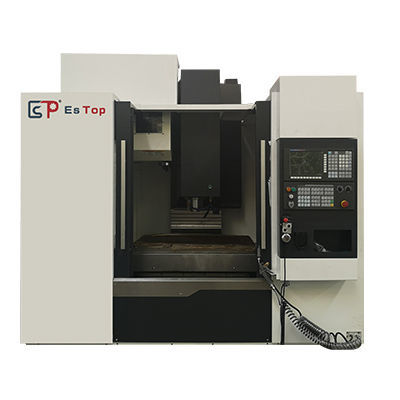

Centre d'usinage CNC 3 axes - VMC-1165NC - ESTOPCNC - vertical / BT 40 / 24 outils
Centre d'usinage CNC 3 axes - VMC-1165NC - ESTOPCNC - vertical / BT 40 / 24 outils
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Nez de broche
BT 40
Nombre d'outils
24 outils
Fonction associée
de fraisage, de perçage, de taraudage
Applications
pour l'industrie automobile, pour l'industrie du moule
Autres caractéristiques
disque
Course X

1 100 mm
(43,31 in)

Course Y

650 mm
(25,59 in)

Course Z

600 mm
(23,62 in)

Vitesse de rotation

10 000 rpm
(62 832 rad.min-1)

Puissance

11 kW, 15 kW
(14,96 hp, 20,39 hp)

Charge max. de la table

800 kg
(1 764 lb)

Poids max. outil

7 kg
(15,4 lb)

Précision de placement

0,01 mm
(0,00039 in)

Répétabilité

0,006 mm
(0,00024 in)

Temps de changement outil

1,8 s

Poids total

6 700 kg
(14 770,97 lb)

Longueur hors tout

2 900 mm
(114,2 in)

Largeur hors tout

3 000 mm
(118,1 in)

Hauteur totale

3 000 mm
(118,1 in)

Description

Aperçu produit
Centre d'usinage vertical VMC-1165NC avec courses X/Y/Z de 1100/650/600 mm, broche BT40 jusqu'à 10000 tr/min et puissance moteur broche sélectionnable 11 ou 15 kW. Équipé d'une table 1200 × 600 mm (charge maxi 800 kg) et d'un magasin disque 24 positions, le VMC-1165NC est conçu pour les pièces de taille moyenne à grande et la production en série nécessitant une précision et des changements d'outils rapides.

Caractéristiques principales
  • Modèle : VMC-1165NC
  • Course (X / Y / Z) : 1100 mm / 650 mm / 600 mm
  • Distance centre broche à guide colonne : 745 mm
  • Distance nez broche à table : 125 ~ 725 mm
  • Vitesse broche : 10000 tr/min
  • Montage broche : BT40
  • Puissance broche : 11 / 15 kW
  • Dimensions table : 1200 × 600 mm
  • Charge maxi table : 800 kg
  • Rainures en T : 5 × 18 × 110 mm
  • Capacité magasin d'outils : 24 outils (type disque)
  • Ø maxi outil/longueur/poids : Ø75 mm / 300 mm / 7 kg
  • Ø maxi outil (plein/vide) : 75 / 150 mm
  • Temps de changement d'outil : 1,8 s
  • Vitesse rapide (X/Y/Z) : 30 / 30 / 30 m/min
  • Vitesse d'avance (X/Y/Z) : 10 / 10 / 10 m/min
  • Précision de positionnement (X/Y/Z) : 0,010 mm
  • Précision de répétabilité (X/Y/Z) : 0,006 mm
  • Consommation d'air / pression : 280 L/min, 6~8 bar
  • Puissance électrique totale : 30 KVA
  • Capacité bac de refroidissement : 420 L
  • Dimensions machine (L×l×H) : 2900 × 3000 × 3000 mm
  • Poids machine : 6700 kg


Configuration principale
  • Système CNC Mitsubishi M80B — Quantité : 1
  • Unité de commande portable — Quantité : 1
  • Magasin disque d'outils (24 unités) — Quantité : 1
  • Système de lubrification automatique — Quantité : 1
  • Feu de signalisation LED — Quantité : 1
  • Dispositif de soufflage broche — Quantité : 1
  • Protection rideau d'air — Quantité : 1
  • Lampe torche — Quantité : 1
  • Accessoires fournis — Quantité : 1


Applications et remarques opérationnelles
  • Adapté au fraisage, perçage et taraudage de composants moyens à grands pour l'automobile, les moules, la mécanique générale et la production industrielle.
  • Le magasin 24 outils et le changement d'outil en 1,8 s réduisent les temps hors-usinage en production série.
  • Les vitesses rapides de 30 m/min et les options de broche assurent des performances efficaces en ébauche et finition.
  • Le bac de 420 L et la lubrification automatique facilitent l'exploitation continue et la planification de maintenance.
