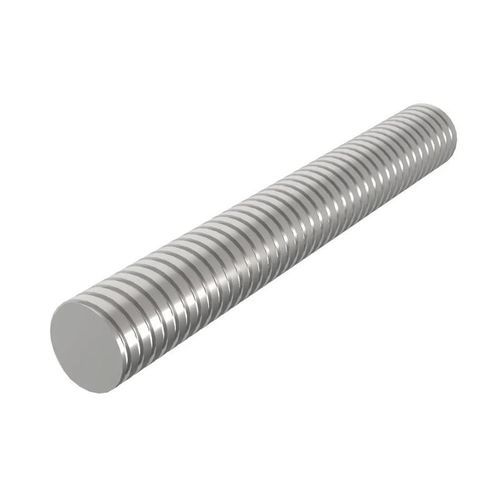

Vis à filet trapézoïdal SRL13

en acieren inox 316en inox 304

Les vis-mères convertissent un mouvement rotatif en mouvement linéaire en entraînant l'écrou le long de la vis ; la «mère» correspond à la distance axiale parcourue par l'écrou pour un tour complet. Ce type de vis est destiné aux applications industrielles standard nécessitant une solution économique pour des mouvements linéaires répétitifs.

Points clés

• Définition : mère = distance parcourue par l'écrou par révolution de la vis.
• Disponibilités : filetage main droite standard et filetage main gauche.
• Applications typiques : robotique, industrie automobile, usinage CNC et autres applications standards où les vis à billes ne sont pas requises ou sont inadaptées.
• Avantages : solution plus économique que les vis à billes, chemin de roulement plus épais que les tiges filetées, adaptée aux charges lourdes et aux mouvements répétés.

Caractéristiques / spécifications techniques

• Matières : Inox 304, Acier, Inox 316.
• Séries : SRL1326, SRL1325, SRL1320, SRL1323, SRL1322, SRL1321 (famille SRL13).
• Exemples de filetages (non exhaustif) : TR8 x 1.5, TR10 x 2, TR12 x 3, TR14 x 3, TR16 x 4, TR18 x 4, TR20 x 4, TR22 x 5, TR24 x 5, TR26 x 5, TR28 x 5, TR30 x 6, TR32 x 6, TR36 x 6, TR40 x 7, TR44 x 7, TR50 x 8, TR55 x 9, TR60 x 9, TR70 x 10, TR80 x 10, TR90 x 12, TR95 x 16.
• Longueurs proposées (exemples) : 1000 mm, 1500 mm, 2000 mm, 3000 mm, jusqu'à 13 000 mm.
• Conception : destinée aux applications à charges lourdes et aux mouvements linéaires répétitifs ; chemin de roulement plus épais que les tiges filetées, dédié au guidage d'écrou.
