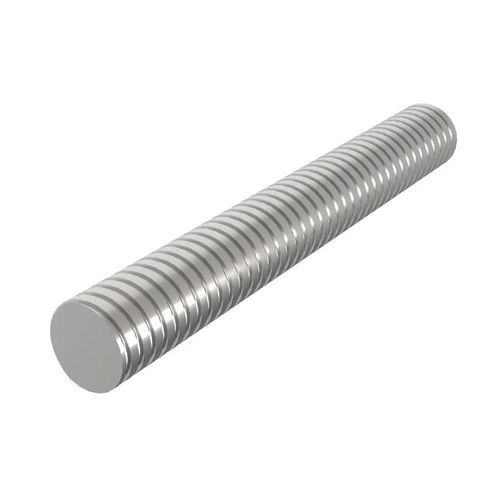

Vis à filet trapézoïdal - SRL1322 - Essentra Components

Caractéristiques

Type: trapézoïdale
Matériau: en inox, en inox 316, en acier, en inox 304
Diamètre: 10 mm, 12 mm, 14 mm, 16 mm, 18 mm, 20 mm, 22 mm, 24 mm, 26 mm, 28 mm, 30 mm, 32 mm, 36 mm, 40 mm, 44 mm, 50 mm, 55 mm, 60 mm, 70 mm, 80 mm, 90 mm, 95 mm, 100 mm, 120 mm
(0,3937 in, 0,4724 in, 0,5512 in, 0,6299 in, 0,7087 in, 0,7874 in, 0,8661 in, 0,9449 in, 1,0236 in, 1,1024 in, 1,1811 in, 1,2598 in, 1,4173 in, 1,5748 in, 1,7323 in, 1,9685 in, 2,1654 in, 2,3622 in, 2,7559 in, 3,1496 in, 3,5433 in, 3,7402 in, 3,937 in, 4,7244 in)

Description

Description du produit
Les vis mères sont un type de vis utilisé pour convertir un mouvement rotatif en mouvement linéaire en convertissant le mouvement rotatif de la vis en mouvement avant de l'écrou. « Mère » fait référence à la distance que parcourt un écrou pour un tour complet de la vis.

Elles sont utilisées pour les applications standard qui nécessitent un faible degré de précision et d’exactitude ou lorsqu’une vis mère n’est pas adaptée en raison des conditions environnementales. Elles sont solides, durables et plus rentables que les vis à billes.

Elles sont également employées en robotique et dans les secteurs automobile et de l’usinage CNC. Elles sont disponibles en tant que vis mères filetées main droite standard, ainsi que filetées main gauche. À noter : ces vis mères, contrairement aux tiges filetées (ne pas les confondre), disposent d’un chemin de roulement plus épais et plus solide, ce qui les rend idéales pour les applications à charges lourdes dans lesquelles un mouvement linéaire répétitif se produit.

Disponibles en tant que vis mères filetés main droite standard, ainsi que filetés main gauche.

« Mère » fait référence à la distance que parcourt un écrou pour un tour complet de la vis.

Utilisées pour les applications standard qui nécessitent un faible degré de précision et d'exactitude

Matière
Inox 304, Acier, Inox 316
Séries
SRL1326, SRL1325, SRL1320, SRL1323, SRL1322, SRL1321

Caractéristiques / Spécifications techniques

Filetages disponibles : TR08 x 1.5, TR10 x 2, TR10 x 2.0, TR10 x 4, TR100 x 16, TR12 x 3, TR12 x 3.0, TR12 x 6, TR120 x 16, TR14 x 3, TR14 x 6, TR15 x 4, TR16 x 4, TR16 x 4.0, TR16 x 8, TR18 x 4, TR18 x 4.0, TR18 x 8, TR20 x 4, TR20 x 4.0, TR20 x 8, TR22 x 10, TR22 x 5, TR24 x 10, TR24 x 5, TR24 x 5.0, TR26 x 10, TR26 x 5, TR28 x 10, TR28 x 5, TR28 x 5.0, TR30 x 12, TR30 x 6, TR30 x 6.0, TR32 x 12, TR32 x 6, TR36 x 12, TR36 x 6, TR36 x 6.0, TR40 x 14, TR40 x 7, TR40 x 7.0, TR44 x 14, TR44 x 7, TR50 x 8, TR55 x 9, TR60 x 9, TR70 x 10, TR8 x 1.5, TR80 x 10, TR90 x 12, TR95 x 16
Diamètres (d1 tol. 7e) : 10.0 à 120.0 mm
Diamètres (d2 tol. 7e min) : 8.716 à 8739.0 mm
Diamètres (d3 tol. 7h min) : 6.891 à 98.710 mm
Longueurs totales (l1) : 1000.0, 1500.0, 2000.0, 3000.0, 13000.0 mm
Largeur de rainure (p1) : 1.5 à 16.0 mm
Matières : Acier, Inox 304, Inox 316
