Guide linéaire 55 mm SRL1016
35 mm15 mm20 mm

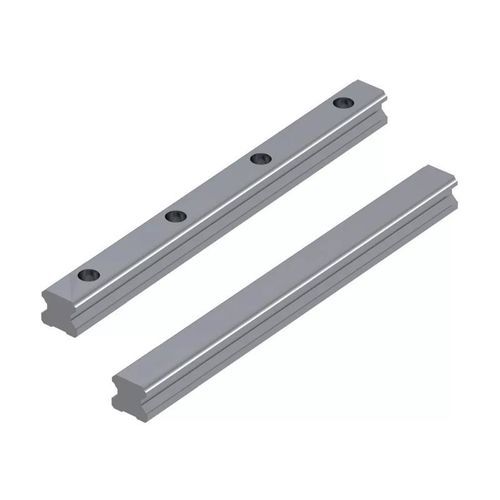

Guide linéaire 55 mm - SRL1016 - Essentra Components - 35 mm / 15 mm / 20 mm
Guide linéaire 55 mm - SRL1016 - Essentra Components - 35 mm / 15 mm / 20 mm
Guide linéaire 55 mm - SRL1016 - Essentra Components - 35 mm / 15 mm / 20 mm - image - 2
Guide linéaire 55 mm - SRL1016 - Essentra Components - 35 mm / 15 mm / 20 mm - image - 3
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Essentra Components

Caractéristiques

Taille
55 mm, 35 mm, 15 mm, 20 mm, 30 mm, 25 mm, 45 mm
Autres caractéristiques
en acier
Longueur de rail

Max: 4 000 mm
(157,48 in)

Min: 160 mm
(6,3 in)

Largeur de rail

Max: 53 mm
(2,09 in)

Min: 15 mm
(0,59 in)

Description

Description du produit
Ces rails de guidage linéaire sont un système de paliers pour mouvement linéaire employé pour guider et supporter des composants mobiles dans une direction linéaire. Les rails de guidage linéaire se composent de deux éléments majeurs : un rail et un chariot. Le rail est une poutre longue et droite fixée à une surface permanente. Le chariot est un bloc mobile qui se déplace le long du rail. Le chariot comporte des paliers qui sont en contact avec le rail et offrent un mouvement linéaire à faible frottement.

Ces rails sont utilisés dans les applications requérant une haute précision, un faible frottement et des mouvements lisses. Il peut supporter des charges dynamiques tout en tenant compte des impacts, des vibrations et de l'usure.

En général, les chariots seront placés individuellement sur les rails. Pour mettre le chariot sur les rails, l'approcher des rails et le glisser sur le rail. Il est couramment utilisé dans les applications à charges lourdes et précises dans l'ensemble de l'industrie, des dispositifs médicaux, des équipements de production de semi-conducteurs et des équipements d'automatisation industrielle.
  • Utilisé pour guider et supporter des composants mobiles dans une direction linéaire.
  • Comprend deux composants : un rail et un chariot.
  • Il peut supporter des charges dynamiques tout en tenant compte des impacts, des vibrations et de l'usure.

Matière
Acier

Séries compatibles
SRL1016RF45, SRL1016RF35, SRL1016RF30, SRL1016RF25, SRL1016RF20, SRL1016RF15, SRL1016

Caractéristiques / Spécifications techniques
  • Matière : Acier
  • Type de rail : Standard, Fixation arrière
  • Taille du rail (mm) : 15.0, 20.0, 25.0, 30.0, 35.0, 45.0, 55.0
  • Hauteur du rail h1 (mm) : 13.0, 16.3, 19.2, 22.8, 26.0, 31.1, 38.0
  • Largeur du rail w1 (mm) : 15.0, 20.0, 23.0, 28.0, 34.0, 45.0, 53.0
  • Longueur totale l1 (mm) : de 160.0 à 4000.0 et plus (nombreuses longueurs disponibles)
  • Distance entre trous l2 (mm) : 60.0, 80.0, 105.0, 120.0
  • Longueur l3 (mm) : 20.0, 22.5, 30.0
  • Applications : Industrie, dispositifs médicaux, production de semi-conducteurs, automatisation industrielle
