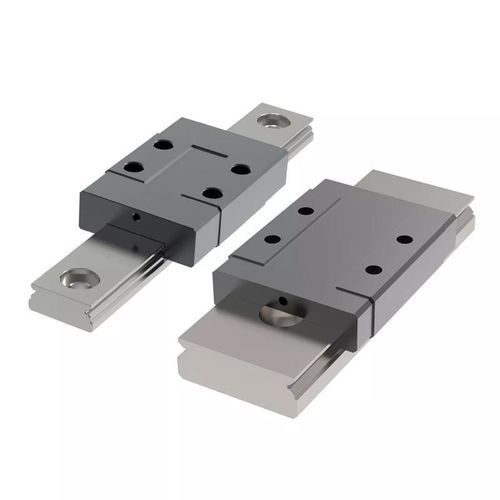

Rail en acier inoxydable SRL1012C

pour optiquelinéaire

Description du produit
Ces chariots linéaires miniatures constituent une solution compacte et polyvalente pour obtenir un mouvement linéaire précis dans les applications à petite échelle. Ils sont idéaux pour les applications qui nécessitent un placement précis et un mouvement fluide dans les endroits restreints grâce à leur petite taille, ou les applications requérant une résistance à la corrosion puisqu'ils sont fabriqués en inox.

L'arche gothique de contact à 45° des rails garantit des capacités de charges similaires dans toutes les directions. Ces rails se déplacent sans à-coups et disposent d'un faible coefficient de frottement et des forces de dégagement. Ils peuvent supporter des poids élevés, sont résistants à la corrosion et à l'usure.

Les chariots sont livrés avec un rail factice en plastique. Ils doivent être installés en mettant le rail factice contre l'extrémité du vrai rail et en le faisant glisser de l'un à l'autre. Ils sont capables de supporter des températures comprises entre -40°C et +80°C. Utilisés dans différentes applications, notamment les dispositifs médicaux, les produits pharmaceutiques, les petits systèmes d'automatisation et les équipements optiques.

• Ils se déplacent sans à-coups et disposent d'un faible coefficient de frottement et des forces de dégagement.

• L'arche gothique de contact à 45° des rails garantit des capacités de charges similaires dans toutes les directions.

• Ils sont capables de supporter des températures comprises entre -40°C et +80°C.

Matière
Acier inoxydable
Séries
SRL1012C, SRL1010

Caractéristiques / Spécifications techniques

• Style de chariot : Large ou Standard
• Pour rail : 3.0, 7.0, 9.0, 10.0, 12.0, 14.0, 15.0, 18.0, 24.0, 42.0 (mm)
• l1 (longueur) : 11.7 à 74.4 mm selon modèle
• l2 (longueur base) : 6.8 à 57.6 mm selon modèle
• l3 (distance entre trous) : 3.5 à 35.0 mm selon modèle
• l4 : 10.0 à 40.0 mm selon modèle
• h1 (hauteur) : 4.0 à 16.0 mm selon modèle
• Température d'utilisation : -40°C à +80°C
• Matériau : Acier inoxydable
• Applications : dispositifs médicaux, pharmaceutiques, petits systèmes d'automatisation, équipements optiques
