Moniteur TFT ERGO series

à technologie capacitive projetéeà écran tactile multitoucheà écran tactile capacitif

Présentation

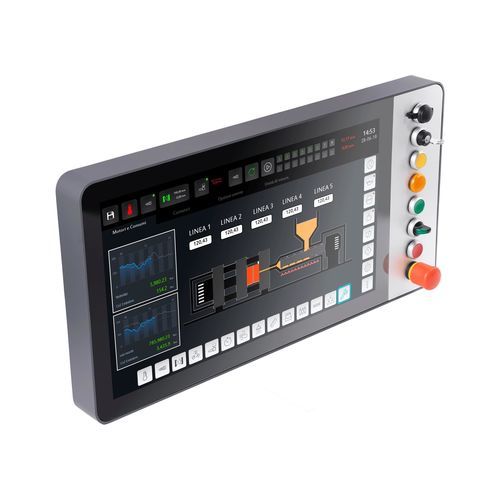

Poste de commande machine tout-en-un version plate pour applications IHM industrielles. L'ERGO IPC FLAT se monte en paysage ou portrait et peut intégrer jusqu'à huit éléments de contrôle et d'affichage. Conçu pour être utilisé comme panel PC intégré ou comme moniteur, avec protection frontale IP65.

Caractéristiques

• Plateforme IHM intégrée avec visualisation navigateur plein écran.
• Écran principal : 21,5" vrai plat, tactile projeté capacitif multi-point, 1920x1080, 300 cd/m², 50k h de rétroéclairage.
• Configuration personnalisable avec clavier tactile 12,1" en option et zone visuelle supplémentaire 12,1".
• Entrées/sorties mécaniques standards 22 mm; extensible jusqu'à 8 boutons poussoirs.
• Options CPU : x86 (Intel Atom/Celeron/Core) ou ARM i.MX6 sous Linux.
• Fixation VESA 100; installation facile en portrait ou paysage; versions plate ou ergonomique 120° disponibles.
• Protection frontale IP65; fonctionnement 0…+50 °C; stockage -20…+65 °C; humidité 90% non-condensante.

Modèles / Comparaison
PC Control ERGO222 : plateforme de contrôle PC avec options CPU Intel et clavier HMI 12" en option. Monitor ERGO322 : version moniteur avec entrées DVI/VGA et option clavier tactile. Différences clés : ERGO222 destiné au contrôle embarqué et I/O étendu; ERGO322 orienté usage moniteur et visualisation d'affichage.

Général / Mécanique & Environnement
Cadre / Châssis : cadre aluminium / châssis acier tôle. Montage : portrait et paysage. VESA : 100. Alimentation : PC Control 15–36 VDC ; Monitor 18–30 VDC. Consommation typique : base PC 45–50 W (+24 W clavier) ; Monitor 40 W (+24 W clavier). Certifications : CE.

Affichage / Tactile / Vidéo
Affichage : 21,5" TFT LED 1920x1080, 300 cd/m², 5000:1 contraste, 50k h rétroéclairage. Tactile : projeté capacitif multi-point ; option verre plein disponible. Entrées vidéo selon configuration (VGA/DP/HDMI/DVI selon CPU et modèle).

Informatique / Interfaces
Systèmes (PC Control) : Windows 7 / Windows 10 / WES7 ; Linux disponible pour variantes ARM. CPU : J1900, J3455, Celeron J6412, Core i3/i5/i7 en versions fanless. Mémoire/stockage : de 4GB à 32GB RAM ; HDD/SSD internes (HDD min. 500GB / SSD min. 128GB). I/O : ports USB 2.0/3.0, variantes RS232/RS485, double Ethernet Gigabit, sorties vidéo configurables.

Extension boutons poussoirs
Jusqu'à 8 × boutons poussoirs 22 mm, bouton d'arrêt d'urgence, commutateurs, USB, RFID et autres extensions I/O pour intégration machine.

Spécifications techniques

• Plateforme tout-en-un supportant IHM tactile et visualisation navigateur plein écran.
• Écran principal : 21,5" multi-touch, 1920x1080, 300 cd/m², 5000:1 contraste, 50k h de rétroéclairage.
• Tactile : projeté capacitif multi-point ; option verre plein.
• Mécanique : cadre aluminium, châssis acier, VESA 100 ; installation portrait et paysage.
• Protection & environnement : IP65 frontal ; fonctionnement 0…+50 °C ; stockage -20…+65 °C ; 90% non-condensant.
• Alimentation : PC Control 15–36 VDC ; Monitor 18–30 VDC ; consommations typiques indiquées ci‑dessus.
• Support OS : Windows 7/10/WES7 et Linux pour CPU ARM.
• CPU : options Atom/Celeron et Intel Core fanless selon performance requise.
• Mémoire & stockage : de 4GB à 32GB ; options HDD/SSD internes.
• I/O : USB, série, Ethernet et diverses sorties vidéo selon configuration.
• Certifications : CE.
