Moniteur à technologie capacitive projetée ERGO series

à écran tactile multitoucheà écran tactile PCTindustriel

Présentation

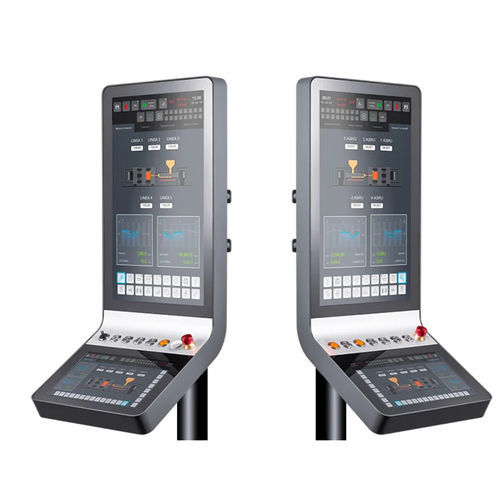

Le ERGO MONITOR 120 est une station opérateur industrielle intégrant un écran tactile projeté capacitif 21,5” conçu pour le contrôle machine en montage portrait. Il accepte jusqu’à huit éléments de commande 22 mm et un clavier tactile secondaire optionnel 12,1”.

Famille de produit
Série ERGO Monitor : moniteur intégré avec extension clavier optionnelle et modules de commande configurables pour applications HMI industrielles.

Principales caractéristiques

• Écran principal : 21,5” true flat projeté capacitif multi‑touch, 1920×1080, 300 cd/m², 5000:1 contraste
• Écran secondaire optionnel : 12,1” true flat projeté capacitif multi‑touch, 1280×800, 400 cd/m²
• Montage portrait et paysage ; VESA 100 en mode portrait

• Jusqu’à 8 × boutons poussoirs/extensions 22 mm (contacts, arrêt d’urgence, USB, RFID, etc.)
• Variantes moniteur/PC avec sorties DVI, VGA, HDMI ou DP et USB‑B pour la gestion du tactile
• Protection IP65 en façade ; température de fonctionnement 0…+50 °C ; stockage −20…+65 °C

Connectivité et extensions

• Ethernet : double 1 Gb RJ45 (selon CPU/module)
• USB : ports arrière USB 2.0/3.0 et USB‑B pour l’interface tactile
• Vidéo : DVI, VGA, HDMI ou DisplayPort selon CPU/module sélectionné

Caractéristiques techniques (synthèse)

• Alimentation : 15–36 VDC (variantes PC) ou 18–30 VDC (variantes moniteur)
• Consommation typique : ~40 W (moniteur) ou 45–50 W (base PC) + jusqu’à 24 W pour clavier d’affichage
• Protection : IP65 (face) ; Certifications : CE
• Stockage/Disques : HDD ≥ 500 GB ou SSD ≥ 128 GB (configurable)

Configurations et options

• Plusieurs CPU fanless disponibles : Celeron J1900 / J3455E / J6412 ; familles Intel Core i3 / i5 / i7
• RAM : de 4 GB embarqué jusqu’à 32 GB selon CPU
• Extension clavier : clavier HMI capacitif 12,1” avec navigateur HTML5

Applications et remarques

• Conçu pour HMI industriel, panneaux de contrôle machine, stations opérateur et systèmes d’automatisation embarqués
• Supporte montage portrait et paysage ; I/O et options CPU configurables selon les besoins applicatifs
