Station de contrôle ERGO series

Présentation

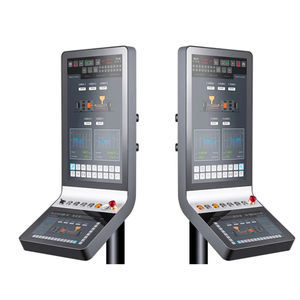

L'ERGO IPC 120 est un poste de commande industriel conçu pour l'ergonomie opérateur et la personnalisation. Il se monte en mode portrait et peut accueillir jusqu'à 8 éléments de commande et de visualisation. Il intègre un écran principal capacitif multi‑touch 21,5 pouces, un écran/clavier soft‑touch secondaire optionnel 12,1 pouces et des boutons mécaniques d'E/S standard 22 mm. Décliné en versions PC Control (ERGO222) et Monitor (ERGO322), il propose plusieurs configurations CPU fanless x86.

Caractéristiques principales

• Écran principal : 21,5" plat capacitif multi‑touch, 1920×1080, 300 cd/m², contraste 5000:1
• Écran secondaire optionnel 12,1" capacitif, 1280×800, 400 cd/m²
• Fixation : VESA 100, support portrait et landscape (portrait par défaut)
• Protection : IP65 en face avant, châssis aluminium/acier
• Boutons mécaniques standard 22 mm, jusqu'à 8 positions ; possibilité d'arrêts d'urgence, USB, RFID
• Options CPU : solutions fanless Celeron/J et Intel Core ; support Windows et Linux

Spécifications techniques (résumé)

• Alimentation : PC Control 15…36 VDC ; Monitor 18…30 VDC
• Consommation : Base PC 45–50 W + 24 W clavier d'affichage (si présent) ; Monitor ~40 W + 24 W (si présent)
• Température de fonctionnement : 0 … +50 °C (sans condensation) ; stockage : -20 … +65 °C
• Humidité : jusqu'à 90 % (sans condensation)
• Certifications : CE
• Technologie tactile : capacitive (configurations mono/dual touch)
• Durée de vie du rétroéclairage : 50 000 heures
• Connectivité : USB 2.0/3.0, RS232/RS485 selon configuration, 2×1Gb Ethernet, sorties vidéo selon CPU
• Mémoire et stockage : 4GB à 32GB selon CPU ; SSD/HDD (SSD min. 128GB, HDD min. 500GB)

Modèles & variantes
Les modèles ERGO222 (PC Control) et ERGO322 (Monitor) diffèrent par l'alimentation, la présence du CPU et la consommation. La configuration dual‑touch ajoute le clavier/affichage 12,1" et des options HMI étendues.

Applications typiques

• Postes opérateur et IHM pour lignes de production industrielles
• Armoires de contrôle de procédé et postes d'automatisation
• Interfaces pour emballage, assemblage, robotique et manutention

Options & commandes

• Options CPU : Celeron J1900/J3455, J6412, Intel Core i3/i5/i7 (divers TDP/fréquences)
• Option clavier tactile 12,1", agencements de boutons personnalisés, arrêt d'urgence, intégration RFID
• Logiciels/OS : Windows 7/10/WES7, Linux et WEC7 pour variantes HMI
