Répéteur de réseaux S4

de courant

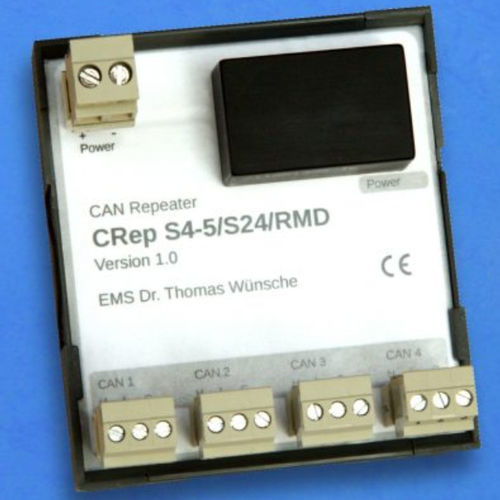

Le répéteur CAN compact CRep S4 transmet et amplifie des signaux transparents au protocole CAN. Chacune des quatre connexions CAN a le comportement physique d'un seul nœud de bus. Le CRep S4 permet une conception flexible de la topologie du réseau et offre un support spécial pour les réseaux à structure en étoile. En outre, les structures arborescentes et les longues lignes de dérivation sont prises en charge. Grâce à la possibilité d'utiliser la structure de réseau qui convient le mieux à l'application, une réduction des coûts d'installation peut être obtenue. Le débit de données maximal dans les réseaux CAN, en fonction des délais de propagation du signal, peut être augmenté si le CRep S4 est utilisé pour améliorer la structure du réseau. Une augmentation du nombre maximum de nœuds dans un réseau CAN peut être obtenue en divisant le réseau en sous-réseaux qui sont connectés par le CRep S4. Chaque sous-réseau permet d'obtenir le nombre de nœuds CAN autorisé par le courant de sortie des pilotes. Lorsque les signaux CAN doivent être transmis sur de longues distances, le CRep S4 peut être utilisé pour le conditionnement du signal. La possibilité de détacher les segments erronés du reste du système CAN réduit l'impact sur les segments de bus intacts pour les erreurs les plus courantes. La présence d'alimentation est indiquée par une LED. De plus, chaque canal CAN est muni d'une LED indiquant que ce canal a émis un message CAN lorsque la LED est allumée. Caractéristiques spéciales CAN-Repeater CRep S4 Répétiteur CAN transparent du protocole 4 canaux CAN Faible délai de propagation Interface de bus compatible avec la norme ISO 11898 Détachement des segments de bus verrouillés dominants Montable sur rail
