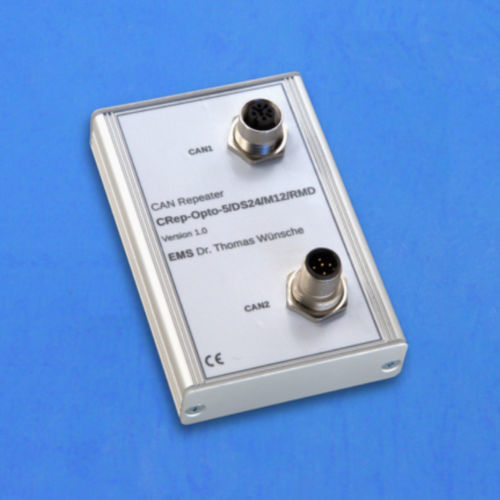

Répéteur CAN CRep Opto series

de communicationindustrielde réseaux

Le répéteur CAN à découplage galvanique CRep Opto/M12 transmet et amplifie les signaux CAN de manière transparente. Les deux connexions CAN se comportent comme un seul nœud CAN physique. Le CRep Opto/M12 permet de concevoir des topologies de câblage flexibles. Il est possible de réaliser des structures en étoile et en arbre ainsi que des lignes de dérivation. En sélectionnant la topologie de réseau la plus favorable pour les besoins de l'application, les coûts d'installation peuvent être réduits. Le débit de données maximum peut être augmenté en utilisant le CRep Opto/M12 et une structure de réseau appropriée. L'augmentation du nombre de nœuds dans un réseau CAN est possible par la séparation en sous-réseaux, chacun d'entre eux étant connecté par le CRep Opto/M12. Chaque sous-réseau peut gérer un nombre maximum de nœuds CAN, limité uniquement par les capacités du pilote de l'émetteur-récepteur. En cas de transmission sur de longues distances, le CRep Opto/M12 permet de récupérer le signal. Grâce à la séparation galvanique des segments de bus, des sections CAN avec des potentiels de terre différents peuvent être connectées. Pour les erreurs les plus courantes, la suppression d'erreur intégrée réduit l'influence des segments défectueux sur les sections intactes. Suppression étendue des erreurs, séparation des segments défectueux Large gamme d'alimentation Interface de bus compatible avec la norme ISO 11898 Fixation sur rail d'assemblage, connexion par connecteurs M12 Boîtier métallique Les appareils CRep Opto/M12 comprennent 2 segments CAN, l'un alimenté par un connecteur mâle et l'autre par un connecteur femelle de type M12. Les connecteurs transportent les signaux CAN et la tension d'alimentation. Chaque segment CAN a besoin de sa propre alimentation.
