Répéteur de réseaux S26

de courant

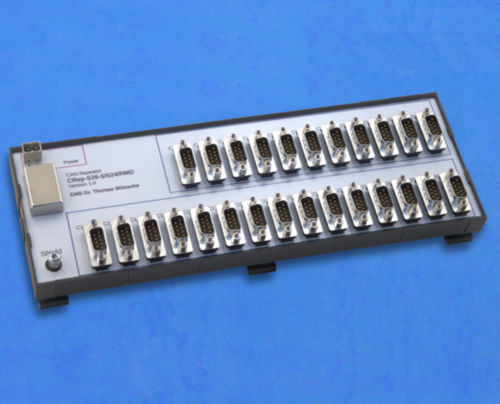

Description Le répéteur CAN compact CRep S26 transmet et amplifie des signaux transparents au protocole CAN. Chacune des 26 connexions CAN a le comportement physique d'un seul nœud de bus. Le CRep S26 permet une conception flexible de la topologie du réseau et offre un support spécial pour les réseaux à structure en étoile. En outre, les structures arborescentes et les longues lignes de dérivation sont prises en charge. Grâce à la possibilité d'utiliser la structure de réseau qui convient le mieux à l'application, une réduction des coûts d'installation peut être obtenue. Le débit de données maximal dans les réseaux CAN, en fonction des délais de propagation du signal, peut être augmenté si le CRep S26 est utilisé pour améliorer la structure du réseau. Une augmentation du nombre maximal de nœuds dans un réseau CAN peut être obtenue en divisant le réseau en sous-réseaux qui sont connectés par le CRep S26. Chaque sous-réseau permet d'obtenir le nombre de nœuds CAN autorisé par le courant de sortie des pilotes. Lorsque les signaux CAN doivent être transmis sur de longues distances, le CRep S26 peut être utilisé pour le conditionnement du signal. La possibilité de détacher les segments erronés du reste du système CAN réduit l'impact sur les segments de bus intacts pour les erreurs les plus courantes. La présence d'alimentation est indiquée par une LED. De plus, chaque canal CAN est muni d'une LED indiquant que ce canal a émis un message CAN lorsque la LED est allumée. Dossiers spéciaux Répétiteur CAN CRep S26 Répétiteur CAN transparent du protocole 26 canaux CAN Faible délai de propagation Interface de bus compatible avec la norme ISO 11898 Détachement des segments de bus verrouillés dominants Montable sur rail
