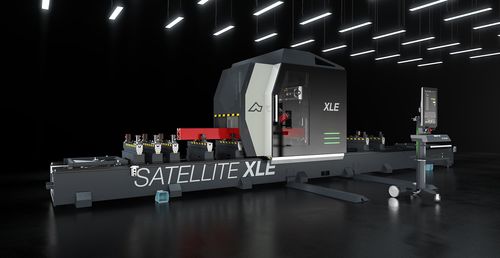

Centre d'usinage CNC 5 axes SATELLITE XLE

verticalà portique mobilepour aluminium

Centre d’usinage à 5 axes à CN doté d'un portique mobile et conçu pour le fraisage, perçage, taraudage et la coupe de barres de grosse taille en aluminium, PVC, alliages légers et acier. La section mobile de la machine est constituée d’un portique pourvu d’une motorisation à crémaillère de précision. L’électrobroche de puissance élevée (11 kW en S1) et son porte-outil HSK-63F permettent d’exécuter des usinages, même difficiles, avec d’excellents résultats au niveau de la précision et de la rapidité. La nouvelle cabine de protection locale a été conçue pour offrir le maximum d’efficacité, accessibilité et luminosité tout en se conformant aux exigences de sécurité et ergonomie. L’opérateur dispose d’amples surfaces vitrées pour contrôler les exécutions des usinages et, grâce au système d’ouverture complète de la cabine en deux pièces séparées, d’un accès aisé pendant les étapes de nettoyage et entretien. Le magasin outils, doté de 18 postes, se trouve à l’intérieur. Une lame de 450 mm est logée à part dans un magasin dédié. SATELLITE XLE prévoit de nouveaux étaux motorisés qui, en mode pendulaire, se positionnent de manière autonome et en temps masqué aux procédés d’usinage du mandrin dans la capacité d’usinage opposée. Les étaux, robustes et à encombrement réduit, peuvent être aisément configurés sans utiliser d’outils pour les réglages géométriques. Les nouvelles butées permettent la couverture totale de la capacité d’usinage et elles désengagent la zone en cas d’usinage sur les extrémités du profil. Tous les axes à CNC sont absolus et ne demandent pas la mise à zéro lors du redémarrage de la machine.
