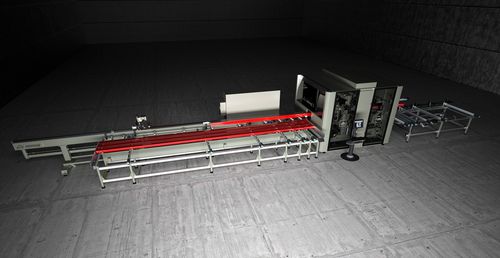

Centre d'usinage CNC 13 axes QUADRA L series

12-axeshorizontalpour aluminium

Centre d'usinage à 13 axes à CN, réalisé pour effectuer les usinages de fraisage, perçage et coupe sur profilés en aluminium et alliages légers. Elle peut être équipée d’un module d’éboutage en option. QUADRA L0 est composée d'un magasin automatique et d'un système d'alimentation à poussée pour profilés jusqu'à 7500 mm complet de déplacement de la pince pour le blocage du profil. Grâce au mouvement de la pince, l'alimentateur revient en position initiale en permettant simultanément au chargeur de préparer le profilé suivant. Dans la partie centrale on trouve le module de fraisage, le module de coupe et en option le module d’éboutage. Sur le module de fraisage à 4 axes à CN, 4 électrobroches sont installées permettant de travailler sur tout le contour de la pièce, quelle que soit son orientation. Le module de coupe est équipé d’une lame Ø 350 à mouvement horizontal sur trois axes à CN. Le module d’éboutage en option fonctionne sur deux axes à CN au moyen d’un groupe de fraises. QUADRA L0 comprend en outre un extracteur automatique de l'unité de coupe au magasin de déchargement. L'unité se compose d'un magasin sur chenilles transversales pour le déchargement de pièces usinées d'une longueur de 4 000 mm maximum (7 500 mm en option). L’unité d’usinage est équipée de cabine d’insonorisation de la partie centrale opérationnelle qui, outre à protéger l'opérateur, permet de réduire l'impact acoustique environnemental.
