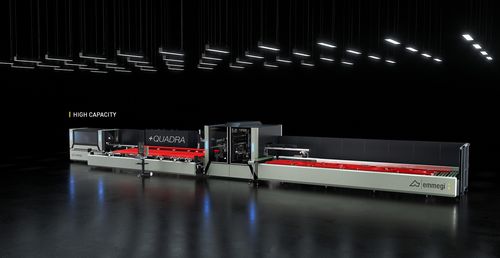

Centre d'usinage CNC 2 axes + QUADRA

verticalpour aluminiumde perçage

Centre d'usinage comportant jusqu'à 20 axes à CN, réalisé pour effectuer les usinages de coupe, fraisage et perçage y compris en début et en fin sur profilés en aluminium et alliages légers. +QUADRA est une ligne qui peut être configurée avec des solutions modulaires et des ensembles personnalisés pour répondre aux applications les plus courantes dans les secteurs de la menuiserie, de l'architecture et de l'industrie. La structure de la ligne comprend un magasin d'alimentation automatique d'où le profil est prélevé et transféré à la section opérationnelle. Celle-ci abrite les unités dédiées à la coupe et aux usinages, suivies d'un dispositif d'extraction qui dépose les pièces finies dans un magasin d'accumulation. Les trois modules principaux comportent de nombreuses variantes qui modifient l'attitude de la ligne en termes de flexibilité, d'automatisation et de productivité. Le magasin de chargement, conçu pour des profils jusqu'à 7 500 ou 9 500 mm, fonctionne avec un système d'alimentation par poussée assisté par le mouvement d'une pince à positionnement automatique pour serrer et déplacer le profil dans l'unité opérationnelle. Le positionnement de la barre suivante dans la zone de chargement est synchronisé avec le retour de la pince de transport, qui s'effectue en temps masqué. La version FLW à haute flexibilité optimise le chargement des profils en utilisant toute la surface du plan et en augmentant la capacité de chargement. Elle est associée au système de cales dynamiques PROFIX qui garantit la référence et l'orientation correctes des profils pour les usinages suivants.
