Tenon de centrage pour profilés en aluminium 94-200 series

en acier zinguédoubleà angle droit

Définition

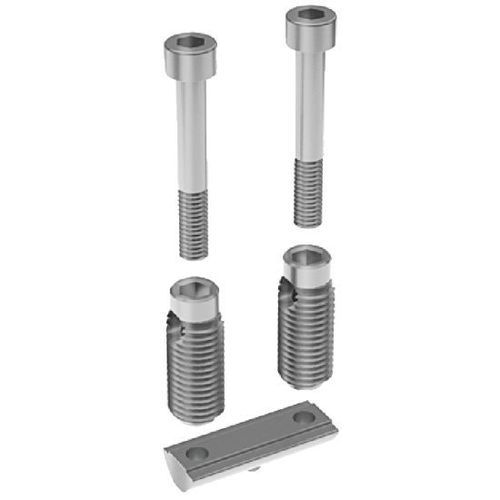

La fixation automatique double est un accessoire composé de 2 manchons autotaraudeurs, 2 vis CHC et d'un tasseau double, permettant d'assembler 2 profilés aluminium à angle droit de manière rapide et fiable.

Matière

• Acier zingué.

Versions

• Version double : connexion à 90° de profilés aluminium de forme I.
• Également disponible : modèle simple (acier ou inox) pour connexion à 90° de profilés de forme B ou I, et raccord automatique pour connexion bout à bout.

Plage dimensionnelle
Compatible avec des profilés présentant une rainure de 8 mm.

Utilisation

• Permet de fixer rapidement et solidement deux profilés aluminium à 90°.
• Aucune préparation ni perçage préalable nécessaire grâce au filetage autotaraudeur des manchons.

Montage

• Visser les manchons autotaraudeurs dans deux rainures opposées du premier profilé depuis l'extrémité qui sera en appui sur le second profilé.
• Glisser le tasseau double dans la rainure du second profilé à l'endroit de la connexion.
• Insérer les vis dans les manchons et visser sur le tasseau double pour assembler les deux profilés.

Autres versions proposées

• Fixation automatique simple en acier ou inox (série 94-200).
• Raccord automatique pour connexion bout à bout en acier ou inox (série 94-202).

Référence / exemple de commande
EXEMPLE DE COMMANDE : 94-2003-8-40

Caractéristiques / spécifications techniques

• Série : 94-200
• Dénomination : Fixation automatique (double)
• Fonction : Assemblage à 90° de profilés aluminium (forme I)
• Matière : Acier zingué
• Rainure compatible : 8 mm
• Exemples de références : 94-2003-8-40 ; 94-2003-8-80 ; 94-2004-8-40 ; 94-2004-8-80
• Forme profilé compatible : I (versions standard / ESD selon référence)
• Profilé (mm) : 40 ou 80 selon référence
• d1 (mm) : 12 selon référence
• l1 (mm) : 31 selon référence
• l2 (mm) : 26,4 ou 66,4 selon référence
• s1 (mm) : 5
• s2 (mm) : 6
• Vis fournies : M6x40
• Usage typique : assemblage rapide d'ossatures en profilés aluminium sans préparation mécanique.
• Variantes et attributs exemples :
  • 94-2003-8-40 — Standard, Forme I, Rainure 8, Profilé 40, d1 = 12 mm, l1 = 31 mm, l2 = 26,4 mm, s1 = 5 mm, s2 = 6 mm, Vis M6x40.
  • 94-2003-8-80 — Standard, Forme I, Rainure 8, Profilé 80, d1 = 12 mm, l1 = 31 mm, l2 = 66,4 mm, s1 = 5 mm, s2 = 6 mm, Vis M6x40.
  • 94-2004-8-40 — ESD, Forme I, Rainure 8, Profilé 40, d1 = 12 mm, l1 = 31 mm, l2 = 26,4 mm, s1 = 5 mm, s2 = 6 mm, Vis M6x40.
  • 94-2004-8-80 — ESD, Forme I, Rainure 8, Profilé 80, d1 = 12 mm, l1 = 31 mm, l2 = 66,4 mm, s1 = 5 mm, s2 = 6 mm, Vis M6x40.
