Tenon de centrage pour profilés en aluminium 94-200 series

pour profilés en aluminiumen acieren acier inoxydable

Définition

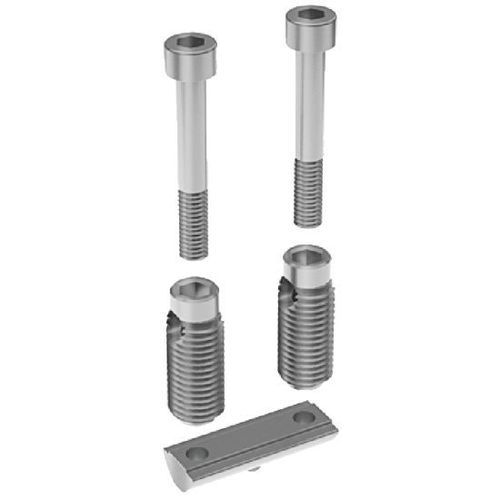

La fixation automatique double (série 94-200) est un accessoire d'assemblage composé de 2 manchons autotaraudeurs, 2 vis à tête cylindrique hexagonale et d'un tasseau double, permettant d'assembler deux profilés aluminium à 90° de façon rapide et sécurisée.

Matière
- Acier zingué.

Versions

• Version double : connexion à 90° pour profilés aluminium de forme I.
• Modèle simple disponible (acier ou inox) pour connexion à 90° de profilés formes B ou I.
• Modèle pour connexion bout à bout disponible.

Plage dimensionnelle
- Disponibles pour des profilés de rainure 8 mm.

Utilisation
- Permet de fixer deux profilés aluminium à 90° de manière solide et rapide.
- Aucune préparation ni perçage nécessaire grâce au filetage autotaraudeur.

Montage

• Visser les manchons autotaraudeurs dans deux rainures opposées du premier profilé depuis l'extrémité qui reposera contre le deuxième profilé.
• Glisser le tasseau double dans la rainure du deuxième profilé à l'endroit de la connexion.
• Insérer les vis dans les manchons et visser sur le tasseau double pour assembler les deux profilés.

Autres versions proposées
- Versions acier ou inox disponibles selon configurations.
- Raccords automatiques pour connexion bout à bout disponibles.

Exemple de commande
EXEMPLE DE COMMANDE : Référence 94-2003-8-40

Caractéristiques / spécifications techniques

• Modèle / série : 94-200
• Forme : I (double)
• Rainure : 8 mm
• Matière : Acier zingué
• Fixation : 2 manchons autotaraudeurs + 2 vis tête cylindrique hexagonale + tasseau double
• Montage : sans perçage (autotaraudeurs)
• Variantes disponibles (exemples) :
• 94-2003-8-40 — Standard — Profilé 40 mm — d1 = 12 mm — l1 = 31 mm — l2 = 26,4 mm — s1 = 5 mm — s2 = 6 mm — Vis M6x40 — Délai indicatif : 4 à 8 jours
• 94-2003-8-80 — Standard — Profilé 80 mm — d1 = 12 mm — l1 = 31 mm — l2 = 66,4 mm — s1 = 5 mm — s2 = 6 mm — Vis M6x40 — Délai indicatif : 4 à 8 jours
• 94-2004-8-40 — ESD — Profilé 40 mm — d1 = 12 mm — l1 = 31 mm — l2 = 26,4 mm — s1 = 5 mm — s2 = 6 mm — Vis M6x40 — Délai indicatif : 4 à 8 jours
• 94-2004-8-80 — ESD — Profilé 80 mm — d1 = 12 mm — l1 = 31 mm — l2 = 66,4 mm — s1 = 5 mm — s2 = 6 mm — Vis M6x40 — Délai indicatif : 4 à 8 jours
