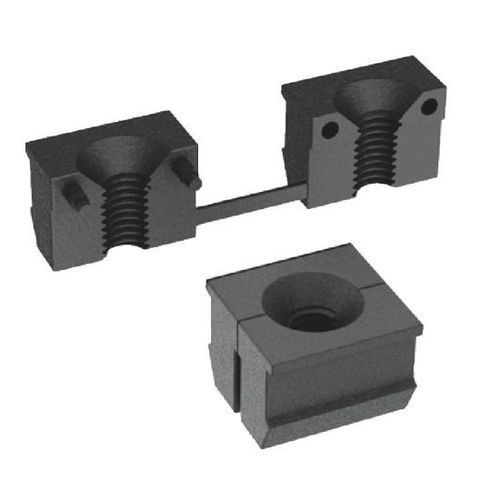

Écrou cylindrique 94-86 series

en PAen technopolymèreen polyamide renforcé de fibre de verre

Présentation
Écrou expansible en technopolymère destiné à la fixation d'éléments sur profilés aluminium. Série 94-86, forme B.

Matériau

• Technopolymère à base de polyamide (PA), renforcé en fibre de verre, couleur noire.

Utilisation

• Permet le vissage et la fixation sur la rainure 10 mm des profilés aluminium pour assemblages de structures, accessoires et garnissages.

Visuels

• Photo produit principale et exemple d'application disponibles. Les images indiquent le nom et le modèle du produit.

Exemple de commande

• Exemple : 94-860-10-4

Variantes disponibles

• Réf. 94-860-10-4 — Forme : B — Rainure : 10 mm — l1 : 10 mm — l2 : 11,6 mm — l3 : 12 mm — Filetage d1 : M4 — h1 : 9 mm — h2 : 4,2 mm — h3 : 1,2 mm
• Réf. 94-860-10-5 — Forme : B — Rainure : 10 mm — l1 : 10 mm — l2 : 11,6 mm — l3 : 12 mm — Filetage d1 : M5 — h1 : 9 mm — h2 : 4,2 mm — h3 : 1,2 mm
• Réf. 94-860-10-6 — Forme : B — Rainure : 10 mm — l1 : 10 mm — l2 : 11,6 mm — l3 : 12 mm — Filetage d1 : M6 — h1 : 9 mm — h2 : 4,2 mm — h3 : 1,2 mm

Stock & prix

• Disponibilité : généralement 4 à 8 jours selon la référence (délai fournisseur).
• Prix sur la fiche : NC (non communiqué).

Caractéristiques techniques

• Série : 94-86
• Nom commercial : Écrou expansible
• Matériau : Technopolymère (polyamide PA) renforcé fibre de verre, noir
• Forme : B
• Usage prévu : Fixation sur profilé aluminium (rainure 10 mm)
• Options de filetage disponibles (d1) : M4, M5, M6
• Dimensions (exemples) : l1 = 10 mm, l2 = 11,6 mm, l3 = 12 mm, h1 = 9 mm, h2 = 4,2 mm, h3 = 1,2 mm
• Disponibilité : généralement 4 à 8 jours (sous réserve)
• Prix : NC (non communiqué)
