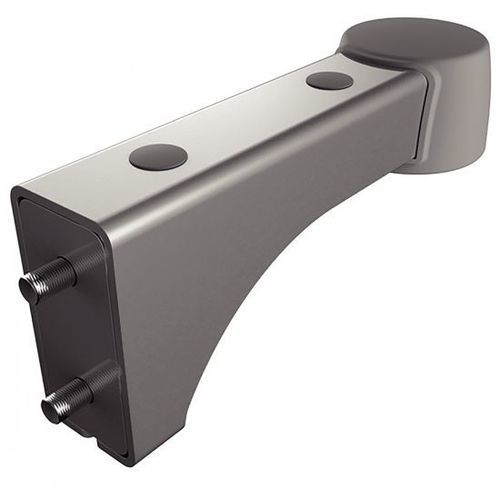

Système de bras de support en aluminium 94-1500-8

en acier

Produit
Bras support pour roulette pivotante, modèle 94-150. Améliore la stabilité et protège contre les chocs; légère courbure permettant une rotation à 360° des roulettes pivotantes.

Matière

• Bras support en acier, pelliculé couleur aluminium.
• 1 pare-chocs en plastique TPE, 70 Shore A, gris (RAL 7042).
• 2 vis ISO 7380 - M8x16 en acier zingué.
• 1 vis DIN 7991 - M12x25 en acier zingué.
• 2 capuchons en plastique gris (RAL 7042).

Utilisation
Le bras support améliore la stabilité et protège contre les chocs pour les roulettes pivotantes; permet une rotation à 360° des roulettes.

Montage
Le bras support peut être fixé latéralement, transversalement ou de face. Pour une fixation de face, le trou central du profilé doit être taraudé M8.

Exemple de commande
Référence : 94-1500-8

Disponibilité / Prix
Disponibilité (référence 94-1500-8) : 4 à 8 jours.
Prix affiché sur le site : NC

Caractéristiques / spécifications techniques

• Série / Modèle : 94-150
• Fonction : Bras support pour roulette pivotante (rotation 360°)
• Matière : Acier, pelliculé couleur aluminium
• Pare-chocs : 1 x TPE 70 Shore A, gris (RAL 7042)
• Visserie fournie : 2 x ISO 7380 M8x16 (acier zingué), 1 x DIN 7991 M12x25 (acier zingué)
• Capuchons : 2 capuchons plastique gris (RAL 7042)
• Montage : fixation latérale, transversale ou de face (taraudage M8 requis pour fixation de face)
• Exemple de référence fournisseur : 94-1500-8
• Disponibilité indiquée : 4 à 8 jours
• Prix indiqué : NC
• Forme : I
• Rainure : 8
• d1 (mm) : 64
• d2 : M12
• d3 : M8
• l1 (mm) : 202
• l2 (mm) : 40
• l3 (mm) : 170
• l4 (mm) : 50
• l5 (mm) : 35
• l6 (mm) : 185
• l7 (mm) : 12
• h1 (mm) : 80
• h2 (mm) : 45
• h3 (mm) : 32
• h4 (mm) : 28
• h5 (mm) : 40
• h6 (mm) : 20
