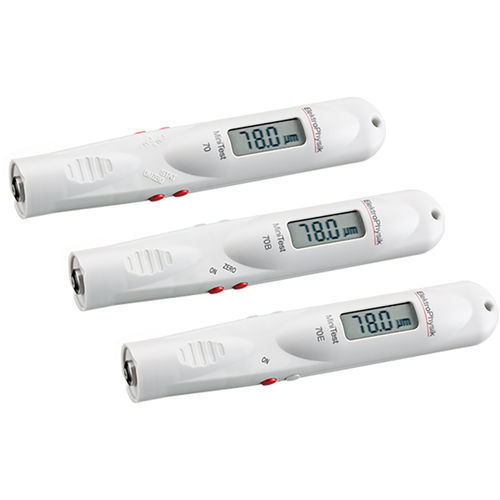

Mesureur d'épaisseur de revêtement MiniTest 70 series

de cuivreen acierpour matériaux non-ferreux

Aperçu
Le MiniTest 70 est un appareil de mesure d'épaisseur de revêtement au format stylo avec capteur intégré pour la mesure non destructive de couches non magnétiques (peintures, plastiques, chrome, etc.) sur substrats ferromagnétiques (acier) et de couches isolantes sur substrats conducteurs (aluminium, cuivre, acier inox austénitique). Les pôles de sonde montés sur ressort, résistants à l'usure, renforcent la durabilité sur surfaces rugueuses ou abrasives.

Avantages clés

• Mesure précise jusqu'à 3 mm sur acier (F) et jusqu'à 2,5 mm sur métaux non ferreux (N).
• Fonction double capteur : identification automatique du substrat et sélection du procédé (courants de Foucault ou induction magnétique) — non disponible sur le modèle E.
• Pôles de sonde résistants à l'usure pour une longue durée de service en environnement industriel.
• Conception compacte et légère — env. 80 g, format stylo pour utilisation portative.

Variantes

• MiniTest 70 F : Affichage des statistiques (n, moyenne, écart‑type, max, min). Uniquement pour substrats ferromagnétiques (ex. acier). Plage 0–3 mm. Étalonnage 1 point et 2 points.
• MiniTest 70 FN : Affichage des statistiques. Pour substrats ferromagnétiques et non ferromagnétiques (ex. aluminium, laiton). Plage 0–3 mm sur acier et 0–2,5 mm sur non ferreux. Étalonnage 1 point et 2 points.
• MiniTest 70 B‑FN : Pour substrats ferromagnétiques et non ferromagnétiques. Plage 0–3 mm (acier) et 0–2,5 mm (non ferreux). Étalonnage 1 point.
• MiniTest 70 E‑FN : Pour substrats ferromagnétiques et non ferromagnétiques. Plage 0–3 mm (acier) et 0–2,5 mm (non ferreux). Fonctions dual‑capteur limitées selon modèle.

Emploi

• Mesure non destructive d'épaisseurs de revêtements non magnétiques (vernissages, émaux, chrome, zinc) sur matériaux ferromagnétiques (ex. acier).
• Mesure d'épaisseurs de couches isolantes (peintures, anodisation) sur métaux non ferreux (ex. aluminium, cuivre, acier inox austénitique, laiton).

Principe de mesure

• Induction magnétique (sondes F) selon DIN EN ISO 2808, méthode 7C.
• Courants de Foucault (sondes N) selon DIN EN ISO 2808, méthode 7D.

Caractéristiques

• Plages de mesure : F : 0–3 mm ; N : 0–2,5 mm.
• Traitement du signal 32 bits intégré (selon modèle) et reconnaissance automatique du substrat pour des résultats fiables en production.
• Répétabilité et précision adaptées aux contrôles qualité (voir spécifications techniques).
• Alimentation : 1 × pile AA (LR06) ; conception légère pour inspections mobiles.

Fourniture standard

• Appareil MiniTest 70 avec capteur intégré.
• Mode d'emploi.
• 1 × pile AA (LR06).
• Cale(s) zéro et étalons de contrôle.
• Étui de ceinture.

Caractéristiques / spécifications techniques

• Format : format stylo compact avec capteurs intégrés ; env. 157 mm de long, Ø 27 mm ; poids ≈ 80 g.
• Plages de mesure : F : 0–3 mm (118 mils) ; N : 0–2,5 mm (95 mils).
• Précision : ±(1,5 μm + 3 % de la lecture) en étalonnage 1 point ; ±(1,5 μm + 2 % de la lecture) en étalonnage 2 points (selon modèle).
• Répétabilité : ±(1 μm + 1 % de la lecture).
• Résolution en bas de plage : 0,5 μm.
• Rayon convexe min. : 5 mm ; rayon concave min. : 40 mm.
• Épaisseur minimale du substrat : F : 0,5 mm ; N : 0,04 mm.
• Unités : métrique / impérial sélectionnables.
• Étalonnage : standard, 1 point et 2 points (selon variante).
• Statistiques (variantes F, FN) : n, moyenne, écart‑type, min, max.
• Température de fonctionnement : −10 °C à 60 °C. Stockage : −20 °C à 70 °C.
• Normes référencées : DIN EN ISO 2808 (méthodes 7C / 7D) et autres normes industrielles.
