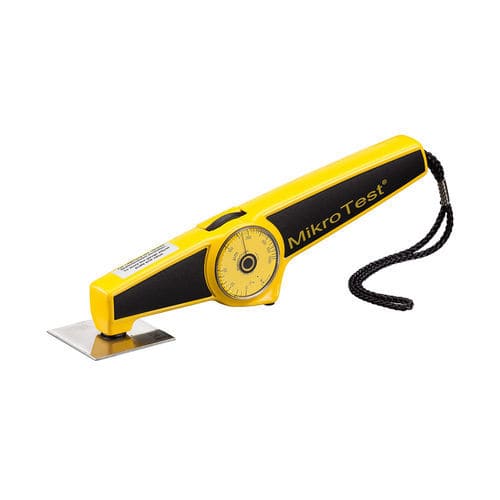

Mesureur d'épaisseur de revêtement MikroTest series

de cuivreen acierpour matériaux non-ferreux

Présentation
Le MikroTest est un appareil mécanique de mesure d'épaisseur de revêtement pour la mesure non destructive de couches non magnétiques sur substrats ferromagnétiques selon le principe d'adhérence magnétique. Son boîtier métallique et son fonctionnement sans pile le rendent adapté aux environnements industriels.

Applications

• Mesure de couches non magnétiques : peintures, laques, émaux, chrome et zinc sur acier.
• Couches de nickel électrodéposées sur acier (modèle NiFe50).
• Couches de nickel électrodéposées sur substrats non ferromagnétiques (modèles Ni50, Ni100) : aluminium, cuivre, plastiques.

Variantes et modes de fonctionnement
MikroTest 5

• Entraînement manuel : tourner la roue jusqu'à la butée avant puis reculer lentement jusqu'à ce que l'aimant se libère.
• MikroTest 5 G — Plage 0–100 µm, pour galvanique et peinture sur acier.
• MikroTest 5 F — Plage 0–1 000 µm, pour peinture sur acier.

MikroTest 6

• Entraînement automatique par ressort avec mécanisme de verrouillage : tourner la roue à la butée puis déclencher la mesure automatique.
• MikroTest 6 G — 0–100 µm.
• MikroTest 6 F — 0–1 000 µm.
• MikroTest 6 S3 — 0,2–3 mm, pour émail, plastiques ou caoutchouc sur acier.
• MikroTest 6 S5 — 0,5–5 mm.
• MikroTest 6 S10 — 2,5–10 mm.
• MikroTest 6 S20 — 7,5–20 mm.
• MikroTest 6 Ni50 — 0–50 µm, nickel électrodéposé sur substrats non ferreux.
• MikroTest 6 Ni100 — 0–100 µm.
• MikroTest 6 NiFe50 — 0–50 µm, nickel électrodéposé sur acier.

Principe de mesure
Adhérence magnétique selon DIN EN ISO 2808, méthode 7A.

Caractéristiques

• Boîtier en zinc moulé sous pression, conçu pour l'industrie.
• Aimant stable à long terme fabriqué par ElektroPhysik.
• Plages de mesure de l'ordre du µm jusqu'à 20 mm selon variante.
• Compensation de poids : utilisation en toutes positions (horizontale, verticale, inversée).
• Mesure possible sur surfaces courbes.
• Fonctionnement mécanique sans pile.

Fourniture

• Appareil MikroTest.
• Manuel d'utilisation.
• Étui souple.

Caractéristiques techniques

• Plages : 6 S3 : 0,2–3 mm ; 6 S5 : 0,5–5 mm ; 6 S10 : 2,5–10 mm ; 6 NiFe50 : 0–50 µm (autres variantes listées ci‑dessus).
• Applications par variante : S3/S5/S10 — émail, plastique, caoutchouc sur acier ; NiFe50 — nickel électrodéposé sur acier (acier ST 33–ST 60).
• Tolérance : S3/S5/S10 ±5 % de la lecture ; NiFe50 ±2 µm et +8 % de la lecture.
• Surface minimale (Ø) : S3 30 mm ; S5 50 mm ; S10 50 mm ; NiFe50 20 mm.
• Rayon de courbure minimal (convexe/concave) : S3 15 mm/25 mm ; S5 15 mm/25 mm ; S10 15 mm/25 mm ; NiFe50 10 mm/25 mm.
• Épaisseur minimale du substrat : S3/S5 1,0 mm ; S10 2,0 mm ; NiFe50 0,5 mm.
• Température ambiante : -20 °C à 100 °C.
• Dimensions : appareil 215 × 55 × 29 mm ; étui 235 × 185 × 46 mm.
• Poids : étui avec appareil env. 560 g.
