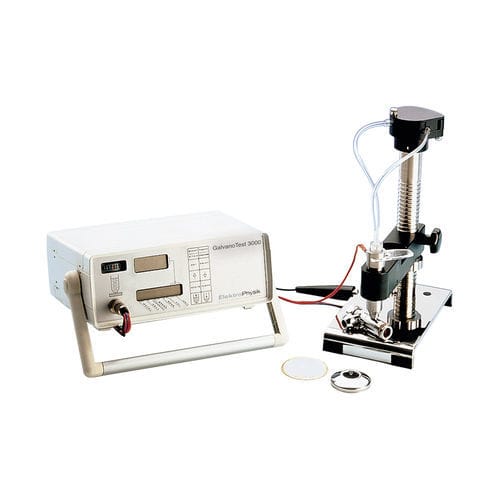

Mesureur d'épaisseur de revêtement GalvanoTest 3000

de métalbenchtopcoulométrique

Présentation
GalvanoTest est un appareil de mesure d'épaisseur par dissolution coulométrique (procédé anodique) destiné aux revêtements galvanisés : chrome, nickel, cadmium, cuivre, laiton, argent, or, étain, zinc, sur substrats métalliques et non métalliques. L'épaisseur est déterminée à partir du courant et du temps mesurés lors de la dissolution électrolytique contrôlée.

Informations produit
Le GalvanoTest est disponible en version GalvanoTest 3000 : statif avec pompe de circulation et grand volume d'électrolyte pour mesures en série rapides, adapté aux très petites pièces et aux couches d'or. Le modèle 2000 n'est plus produit. Réglages et facteurs d'étalonnage sont directement ajustables selon le métal et la surface de mesure.

Emploi

• Mesure destructive des revêtements galvaniques (ex. Cr, Ni, Cd, Cu, laiton, Ag, Au, Sn, Zn) sur substrats métalliques ou non.

Principe de mesure

• Dissolution anodique (procédé coulométrique selon Faraday) : l'électrolyte et le courant dissolvent la couche métallique ; la charge mesurée permet de calculer l'épaisseur.

Caractéristiques principales

• 8 vitesses de dissolution env. 0,3–40 µm/min
• Surfaces de mesure de 0,25 à 8 mm² (bécher électrolytique optionnel jusqu'à ≈16 mm²)
• Plage de mesure 0,05–75 µm
• Accessoires pour mesure de fils (bécher cathodique) et petites pièces
• Sensibilité d'arrêt variable pour zones d'alliage
• États d'étalonnage ajustables, 10 métaux préprogrammés et métaux spéciaux supplémentaires

Fourniture

• Appareil GalvanoTest
• Statif standard avec cellule et buse à pulsations (GalvanoTest 2000)
• Statif de mesure avec pompe de circulation intégrée et cellule type 1 (GalvanoTest 3000)
• Câble de raccordement appareil/statif, joints toriques, masques
• Électrolytes (sur demande), pipettes, flacon de récupération, flacon pulvérisateur
• Stylo gomme dur, papier absorbant, manuel d'utilisation

Caractéristiques techniques

• Combinaisons revêtement/substrat : plus de 70 combinaisons standard ; surfaces planes et courbes ; petites pièces et fils ; 10 métaux préprogrammés (Cr, Ni, Cu, laiton, Zn, Ag, Sn, Pb, Cd, Au) + 8 revêtements spéciaux
• Plage de mesure : 0,05…75 μm
• Cellule de mesure : avec pompe de circulation (3000)
• Surface de mesure : joint 4 mm² ; masques 1 mm² et 0,25 mm² ; bécher optionnel 0,25–≈16 mm²
• Réglages : jusqu'à 8 vitesses (≈0,3–40 μm/min), facteurs d'étalonnage réglables, vitesse d'arrêt variable
• Mémoire : 18 applications, jusqu'à 2000 mesures ; mémoire non volatile conservant étalonnages et statistiques
• Traitement statistique : moyenne, écart type, coefficient de variation, nombre, min/max ; affichage/impression immédiat ou différé
• Interfaces : MiniPrint, RS232 C, sortie analogique ; alarme de saturation d'électrolyte
• Incertitude de mesure : ≈ ±5 % de la valeur sur 8 mm² après étalonnage
• Alimentation : 110/220 V 50–60 Hz, 10 W
• Dimensions & poids : appareil ≈260×250×100 mm, ≈2,5 kg ; statif avec pompe ≈3,0 kg
• Fonctions additionnelles : impression de la courbe de tension pour détection d'interfaces, menu langues (FR/DE/EN), unités μm ou mils, voltmètre éclairé
