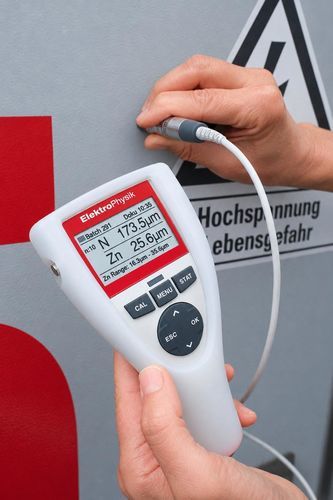

Mesureur d'épaisseur de film sec MiniTest 735

en acierde revêtementde peinture

Mesure des revêtements duplex : pourquoi la nouvelle sonde MiniTest facilite le contrôle qualité

Les systèmes de revêtement duplex offrent une protection anticorrosion supérieure capable de préserver l’acier pendant de nombreuses années. Plus précisément, un système de revêtement duplex combine deux méthodes de protection, généralement de la peinture ou un revêtement en poudre appliqué sur de l’acier galvanisé, créant ainsi une protection qui surpasse celle de chacun des deux systèmes utilisés séparément. Ces performances exceptionnelles rendent les revêtements duplex indispensables dans la protection anticorrosion et l’ingénierie automobile. Cependant, la mesure précise de ces systèmes multicouches représente un véritable défi pour votre processus de contrôle qualité. Les méthodes de mesure traditionnelles peinent souvent à déterminer avec précision l’épaisseur de chaque couche. C’est là que la nouvelle technologie de capteurs fait toute la différence ! Dans cet article, nous vous montrerons comment les solutions avancées de mesure des revêtements duplex simplifient votre processus de contrôle qualité, en garantissant la précision et la fiabilité dont vous avez besoin pour une protection anticorrosion durable.

Les défis traditionnels liés à la mesure des revêtements duplex
La mesure des systèmes de revêtements duplex à l’aide d’instruments conventionnels n’est pas si simple, car le principe de mesure à utiliser est dicté par le substrat de l’objet à mesurer.

La méthode conventionnelle utilise une sonde combinant les principes magnétiques et à courants de Foucault. Vous effectuez deux mesures : d’abord en mode courants de Foucault pour l’épaisseur de la peinture, puis en mode magnétique pour l’épaisseur totale du système de revêtement. Vous calculez ensuite l’épaisseur de la couche de zinc à partir de la différence.
En quoi ce capteur est-il différent ?
Le nouveau capteur FN Duplex, désormais proposé par ElektroPhysik en complément de la gamme éprouvée de mesureurs d’épaisseur de revêtement MiniTest 700, résout ces problèmes de mesure grâce à une technologie à double principe simultané. Plus précisément, il mesure les épaisseurs individuelles des couches de peinture et de zinc dans un système de revêtement duplex en une seule lecture.
Voici comment cela fonctionne. La sonde utilise simultanément les principes magnétique (ferreux) et des courants de Foucault (non ferreux). Le principe magnétique mesure l’épaisseur combinée de la peinture et du zinc sur votre substrat ferreux, tandis que le principe des courants de Foucault mesure l’épaisseur de la peinture sur le revêtement de zinc non ferreux. L’épaisseur du zinc est calculée en soustrayant l’épaisseur de la peinture de la mesure combinée de l’épaisseur de la peinture et du zinc.
Ce nouveau capteur fonctionne avec les trois types de zinc utilisés dans les systèmes de revêtement duplex : le zingage à chaud, la galvanoplastie et la métallisation par projection de zinc. La mesure commence à une épaisseur minimale de zinc de 0,45 mil ou 11 microns.

Lorsqu’il n’est pas en mode duplex, vous pouvez utiliser la jauge MiniTest comme un instrument combiné ferreux/non ferreux classique.
Avantages pratiques pour votre processus de contrôle qualité
Le passage au nouveau capteur Duplex rationalise considérablement votre flux de travail d’inspection. Votre équipe effectue les mesures en une seule étape, plutôt que de jongler entre plusieurs relevés et calculs manuels. Cette efficacité est cruciale lorsque vous inspectez de grandes structures ou de nombreuses pièces.

Le capteur duplex fonctionne en association avec un appareil de mesure de la série MiniTest 700. Cette gamme de mesureurs d’épaisseur de revêtement offre une évaluation statistique des mesures effectuées ainsi que la possibilité de transférer les données vers un PC.

L’appareil se commande via un menu affiché sur un écran graphique. Des instructions et des textes d’aide en 20 langues vous guident tout au long des réglages. Des procédures d’étalonnage prédéfinies vous aident à effectuer l’étalonnage conformément aux normes internationales (ISO, SSPC, etc.). Un mode de mesure spécial est également disponible pour optimiser les mesures sur des surfaces abrasives.

Le transfert de données est tout aussi simple et pratique. Vous pouvez transférer très facilement les mesures enregistrées sur les appareils MiniTest 725/735/745 vers des PC, des tablettes ou des smartphones via une connexion USB ou Bluetooth. Vous pouvez enregistrer jusqu’à 10 000 mesures sur les appareils MiniTest 735, et jusqu’à 100 000 sur le MiniTest 745.

Cela vous permet d’enregistrer des mesures sur site, que vous pourrez ensuite analyser et archiver ultérieurement.

Conclusion
La mesure précise de l’épaisseur des revêtements en duplex n’a pas besoin d’être compliquée. Comme nous l’avons vu, cette technologie de capteurs élimine les approximations et les tracas liés aux lectures multiples des méthodes conventionnelles. Vous obtenez des mesures précises des couches de peinture et de zinc en une seule étape, ce qui rationalise considérablement votre processus de contrôle qualité.
Il ne fait aucun doute que la rapidité et la précision sont essentielles pour protéger l’acier contre la corrosion. Optez pour une solution de mesure qui offre ces deux atouts : votre processus d’inspection s’en trouvera simplifié, tout en garantissant la conformité de votre documentation.
