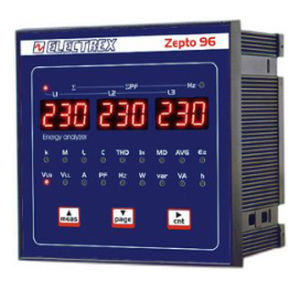

Analyseur industriel PFA8C11-12 ZEPTO 96

de tensiond'harmoniqued'énergie

Aperçu
Le ZEPTO 96 Cod. PFA8C11-12 est un multimètre/analyseur d'énergie 96×96 destiné aux installations électriques industrielles. Il fournit plus de 50 grandeurs mesurées, dont le courant de neutre, la distorsion harmonique totale sur tension et courant, la mesure RMS jusqu'au 31e harmonique, la puissance apparente mobile et la puissance maximale, ainsi que les énergies partielles et totales actives et réactives. Interface RS485 (Modbus), 1 entrée digitale et 2 sorties digitales isolées. Entrée CT 1-5 A. Alimentation nominale 230-240 Vac. Précision: 0,5% sur tension et courant, Classe 1 sur énergie active et Classe 2 sur énergie réactive (EN62053-21).

Principales grandeurs mesurées et fonctions

• Plus de 50 mesures (incl. courant de neutre)
• THD-I (distorsion harmonique totale du courant) et THD-U (tension)
• Mesure RMS jusqu'au 31e harmonique
• Demande roulante et demande maximale
• Énergie active partielle et totale (Ea)
• Énergie réactive (Er)

Communications et E/S

• Port série RS485 (protocole Modbus)
• 1 entrée digitale
• 2 sorties digitales isolées

Affichage et interface utilisateur

• 3 × afficheurs LED 3 chiffres haute visibilité

Caractéristiques techniques

• Code produit: PFA8C11-12
• Modèle: ZEPTO 96
• Dimensions frontales: 96×96 mm
• Tension d'alimentation nominale: 230-240 Vac
• Systèmes de mesure: monophasé, 2 phases, triphasé (équilibré ou déséquilibré) max. 500 V phase-phase
• Câblage: 2, 3 & 4 fils
• Entrée CT: 1-5 A
• Mesure harmonique RMS: jusqu'au 31e harmonique
• Précision tension/courant: 0,5% sur V et I
• Précision énergie: Classe 1 active, Classe 2 réactive (EN62053-21)
• Affichages: 3 × LED 3 chiffres
• E/S digitales: 1 DI / 2 DO (isolées)
• Communication: RS485 (Modbus)
• Température de service: -10 à +50 °C
• Tension maximale phase-phase: 500 V
