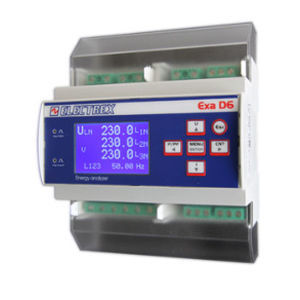

Analyseur de surveillance PFAE6M1-0A EXA MID D6

pour réseau électriquede puissancede tension

Aperçu
Analyseur d'énergie pour mesures en basse tension, conforme aux normes EN 50470-1 et EN 50470-3 ainsi qu'à la directive MID (modules d'évaluation de conformité B et F). Précision : classe 1 (EN 62053-21) et classe B (EN 50470-3). Adapté aux environnements sévères. Écran LCD graphique rétroéclairé. Montage sur rail DIN, 6 modules. Alimentation 85 ÷ 440 Vac.

Principales fonctions et caractéristiques

• Mesure de l'énergie active par phase
• Mesure du THD sur tension et courant
• Mesure du courant de neutre
• Enregistrement des tensions MAX et MIN
• Enregistrement du courant MAX et de la puissance MAX
• Puissance active et réactive moyenne sur fenêtre mobile de 1 minute
• Compteur de temps de fonctionnement de l'usage supervisé, activable par alarme interne via le logiciel Energy Brain
• Interface de communication RS485
• 2 LED de calibration

Caractéristiques techniques

• Code produit : Cod. PFAE6M1-0A
• Dénomination : EXA MID D6
• Précision : Classe 1 (EN 62053-21) ; Classe B (EN 50470-3)
• Normes : EN 50470-1, EN 50470-3, MID (modules B et F)
• Alimentation : 85 ÷ 440 Vac (phase-phase)
• Affichage : LCD graphique rétroéclairé
• Interfaces : RS485
• Montage : rail DIN, 6 modules
• Paramètres mesurés : énergie active par phase ; THD (tension et courant) ; courant de neutre ; tension MAX/MIN ; courant MAX ; puissance MAX
• Calibration : 2 LED de calibration
• Environnement : adapté aux environnements sévères

Téléchargements
Fiche technique et instructions d'installation (PDF) disponibles sur la page produit.
