Analyseur pour réseau électrique PFA8611-12 ZEPTO D6

pour réseaux électriques triphaséspour réseaux électriques monophasésde qualité d'énergie

Produit

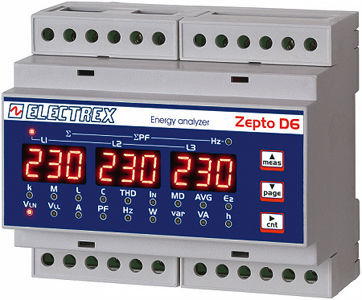

Multimètre / analyseur d'énergie ZEPTO D6 RS485 230-240V 1DI 2DO pour systèmes mono et triphasés

Code
Cod. PFA8611-12

Présentation
Appareil compact pour montage sur rail DIN, offrant plus de 50 mesures électriques dont courant de neutre, THD-I et THD-U, demande roulante et demande maximale, énergie active partielle et totale (Ea) et énergie réactive (Er). Mesures RMS jusqu'au 31e harmonique. Précision 0,5 % sur tension et courant ; classe 1 sur énergie active et classe 2 sur énergie réactive (EN62053-21). Afficheurs LED 3 × 3 chiffres à haute lisibilité. Compatible réseaux monophasés, biphasés et triphasés (équilibrés/déséquilibrés) jusqu'à 500 V phase-phase, 2/3/4 fils, BT et HT. Entrée TC ../1-5 A. Port série RS485 (Modbus). Température de fonctionnement -10 à +50 °C. Alimentation 230-240 Vac (autres alimentations sur demande).

Principales caractéristiques

• Plus de 50 grandeurs électriques mesurées, y compris le courant de neutre
• Mesure du THD pour le courant (THD-I) et la tension (THD-U)
• Mesure RMS jusqu'au 31e harmonique pour analyse harmonique détaillée
• Fonctions demande roulante et demande maximale pour la surveillance des charges
• Surveillance des énergies actives partielles et totales (Ea) et réactives (Er)
• Afficheurs LED 3 × 3 chiffres pour une lecture claire en local
• Compatible monophasé, biphasé et triphasé équilibré/déséquilibré, 2/3/4 fils
• Entrée TC : ../1-5 A pour connexion flexible de transformateurs de courant
• E/S numériques : 1 entrée digitale (DI) et 2 sorties digitales (DO)
• Communication : port RS485 avec protocole Modbus pour intégration dans un système de gestion d'énergie
• Plage de fonctionnement : -10 à +50 °C
• Alimentation : 230-240 Vac (autres tensions sur demande)

Caractéristiques / Spécifications techniques

• Modèle : ZEPTO D6
• Code produit : PFA8611-12
• Fonctions : multimètre, analyseur d'énergie, compteur d'énergie
• Mesures : tension, courant, courant de neutre, énergie active/réactive, analyse harmonique jusqu'au 31e harmonique, THD
• Précision : 0,5 % sur tension et courant ; énergie active Classe 1 ; énergie réactive Classe 2 (EN62053-21)
• Affichage : 3 × 3 chiffres LED haute visibilité
• Plage de tension : jusqu'à 500 V phase-phase
• Entrée TC : ../1-5 A
• Interfaces numériques : 1 DI, 2 DO
• Protocole de communication : RS485 (Modbus)
• Montage : rail DIN, 6 modules
• Température de fonctionnement : -10 °C à +50 °C
• Alimentation : 230-240 Vac (autres options sur demande)
