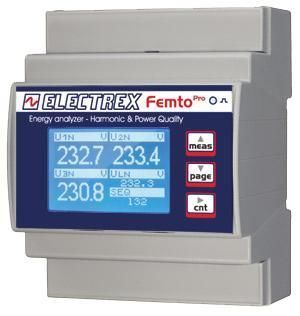

Analyseur de réseau AC PRA64-F0102-E00 FEMTO PRO D4 F PLUG

pour réseaux électriques triphaséspour réseaux électriques monophasésde puissance

Présentation
Analyseur d'énergie mono/triphasé (jusqu'à 3 lignes monophasées) offrant une précision globale Classe 1 lorsqu'il est associé à FEMTO PRO F et aux TA flexibles à noyau fendu série FCTS. Conçu pour montage sur rail DIN, encombrement 4 modules, connexions RJ45 et borniers amovibles. Alimentation 230–240 VAC. Conforme aux normes EN 50470-1 et EN 50470-3.

Paramètres mesurés et fonctions

• Mesure du THD et du TDD sur tension et courant
• Surveillance du courant de neutre
• Détection des tensions maximales et minimales
• Mesure du courant maximum et de la puissance maximale
• Mesure de l'énergie active par phase
• Détection du sens de phase et réglages de phase configurables

Alarmes, minuteries et logique

• Quatre minuteries de fonctionnement indépendantes
• Huit alarmes configurables
• Support de logiques complexes pour la génération d'alarmes

Interface utilisateur et voyants

• Afficheur LCD graphique pour mesures et menus
• Voyant de calibration

Communication et firmware

• Communication Modbus-RTU sur RS485
• Firmware pouvant être mis à jour à distance
• Extensions possibles via codes PUK pour évolutions futures après installation

Mécanique et installation

• Montage sur rail DIN, largeur 4 modules
• Installation via connecteurs RJ45 et borniers amovibles

Alimentation et conformité

• Alimentation : 230–240 VAC
• Normes : EN 50470-1 et EN 50470-3

Code produit
PRA64-F0102-E00

Documentation disponible

• Fiche produit Femto Pro - Atto Pro (PDF)
• Manuale di installazione Femto Pro D4 RS485 PLUG SERIES (PDF)

Caractéristiques / spécifications techniques

• Type : Analyseur d'énergie mono/triphasé (jusqu'à 3 lignes monophasées)
• Précision globale : Classe 1 (FEMTO PRO F + TA flexibles FCTS)
• TA : compatibles avec TA flexibles à noyau fendu série FCTS (non fournis)
• Fond d'échelle configurables : jusqu'à 4000 A
• Mesures de puissance : courant maximum, puissance maximale, énergie active par phase
• Mesures qualité de puissance : THD et TDD sur tension et courant
• Surveillance neutre : mesure du courant de neutre
• Surveillance tension : tensions maximale et minimale
• Fonctions de phase : détection du sens de phase et réglages configurables
• Minuteries : 4 minuteries de fonctionnement
• Alarmes : 8 alarmes configurables avec support de logiques complexes
• Affichage : LCD graphique
• Indicateur : voyant de calibration
• Communication : Modbus-RTU sur RS485
• Firmware : mise à jour à distance ; extensions via codes PUK
• Montage : rail DIN (4 modules)
• Connexions : connecteurs RJ45 et borniers amovibles
• Alimentation : 230–240 VAC
• Normes : EN 50470-1, EN 50470-3
