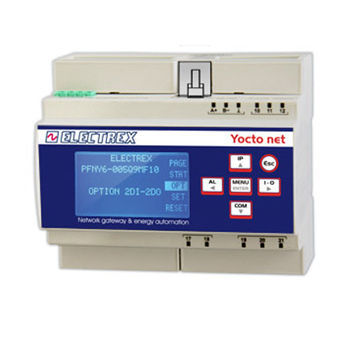

Gateway de communication PFNY6-005D9-A10 YOCTO NET D6 WEB LOG 8 CHARTS

industrielde télémesureIoT

Overview
Passerelle réseau entre le réseau Ethernet et la ligne RS485 pour la communication et l'acquisition de données des appareils Electrex. Affichage graphique FSTN. Horloge/calendrier astronomique perpétuel alimenté par batterie et mémoire non volatile de type industriel. Mise à jour du firmware à distance. Service de journalisation Log 8 activé pour les entrées internes et jusqu'à 7 instruments Electrex en sous‑réseau (puissance/énergie et entrées numériques). Serveur Web intégré avec Upgrade Web et Charts pour l'affichage des mesures en temps réel et des historiques (graphes). Serveur FTP. 2 entrées numériques et 2 sorties numériques avec commun séparé. Port de communication haute vitesse ExpBus pour modules E/S externes et capteurs environnementaux. Connectivité NFC. Taille : 6 modules DIN. Alimentation : 85÷265V AC / 100÷374V DC.

Notes
Les appareils de la série YOCTO NET D6 peuvent exister dans d'autres configurations matérielles. Pour générer le code des différentes versions, se référer à la table de création des codes ou à la fiche technique produit.

Dénomination produit
YOCTO NET D6

Code
PFNY6-005D9-A10

Documents disponibles

• Fiche produit Yocto Net D6 (PDF)
• Table de création des codes pour les familles Net (PDF)
• Instructions d'installation Yocto Net D6 2DI2DO 4COMMON (PDF)

Caractéristiques / spécifications techniques

• Fonction : passerelle réseau / web data manager (liaison entre Ethernet et RS485 pour communication et acquisition)
• Protocole : Modbus (acquisition depuis instruments Electrex en sous‑réseau)
• Affichage : FSTN graphique
• Horloge / Calendrier : astronomique perpétuel, alimenté par pile
• Mémoire : mémoire non volatile de type industriel
• Firmware : mise à jour à distance
• Journalisation : Log 8 (enregistrement des entrées internes et jusqu'à 7 instruments en sous‑réseau : puissances/énergies et entrées)
• Serveurs : Web (avec Web et Charts activés) et FTP
• E/S numériques : 2 entrées digitales, 2 sorties digitales avec commun séparé
• Extensibilité : ExpBus pour modules E/S externes et capteurs environnementaux
• Connectivité : technologie NFC
• Montage : 6 modules sur guide DIN
• Alimentation : 85÷265V AC / 100÷374V DC
