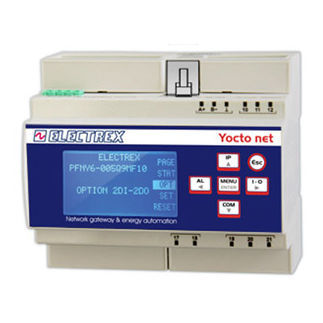

Passerelle de télémesure PFNY6-005D9-110 YOCTO NET D6 WEB LOG 8

industriellede communicationsérie

Présentation
Passerelle réseau entre le réseau Ethernet et la ligne RS485 pour la communication et l'acquisition de données des appareils Electrex. Écran graphique FSTN. Horloge/calendrier astronomique pérenne alimenté par batterie et mémoire non volatile de type industriel. Mise à jour du firmware à distance. Un service de journalisation Log 8 déjà activé (enregistrement des entrées internes et jusqu'à 7 instruments Electrex en sous-réseau — puissances/énergies et entrées numériques associées). Serveur Web avec option Web Upgrade pour affichage des mesures en temps réel. Serveur FTP. 2 entrées numériques et 2 sorties numériques avec communs séparés. ExpBus pour communication haute vitesse, port pour dispositifs externes (modules E/S et capteurs environnementaux). Technologie NFC. Taille : 6 modules DIN. Alimentation : 85÷265V AC / 100÷374V DC.

Remarque
Les appareils de la série Yocto Net D6 peuvent exister dans d'autres configurations matérielles. Pour constituer le code avec les différentes versions, se référer au « Code creation table » ou à la fiche technique et aux instructions d'installation disponibles pour le Yocto Net D6 Web.

Fonctionnalités

• Passerelle réseau (Ethernet ↔ RS485)
• Écran graphique FSTN
• Horloge/calendrier astronomique pérenne alimenté par batterie
• Mémoire non volatile de type industriel
• Mise à jour du firmware à distance
• Service Log 8 (entrées internes + jusqu'à 7 instruments Electrex en sous-réseau)
• Serveur Web avec option Web Upgrade (pages de mesures en temps réel)
• Serveur FTP
• 2 entrées numériques
• 2 sorties numériques (avec commun séparé)
• Communication haute vitesse ExpBus
• Port pour modules E/S et capteurs environnementaux
• Technologie NFC
• Taille : 6 modules DIN
• Alimentation : 85÷265V AC / 100÷374V DC

Caractéristiques / Spécifications techniques

• Modèle / Série : YOCTO NET D6
• Fonction : Passerelle / Enregistreur de données / Web Data Manager
• Communication : Pont Ethernet et RS485
• Affichage : Écran graphique FSTN
• Horloge : Horloge/calendrier astronomique pérenne alimenté par batterie
• Mémoire : Mémoire non volatile industrielle
• Firmware : Mise à jour du firmware à distance
• Journalisation : Un service Log 8 actif (entrées locales et jusqu'à 7 instruments Electrex en réseau)
• Serveur : Serveur Web embarqué, serveur FTP
• E/S numériques : 2 entrées numériques, 2 sorties numériques avec commun séparé
• Extension : ExpBus pour modules externes E/S et capteurs environnementaux
• Autre : Technologie NFC
• Dimension mécanique : 6 modules DIN
• Plage d'alimentation : 85÷265V AC / 100÷374V DC
• Remarques : Configurations matérielles multiples disponibles (voir Code creation table et fiche technique)
