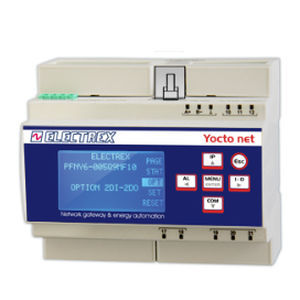

Passerelle industrielle PFNY6-00509-100 YOCTO NET D6 WEB

de télémesurede communicationModbus RTU

Nom du produit
YOCTO NET D6 Web Data Manager (Cod. PFNY6-00509-100).

Aperçu
Passerelle réseau entre Ethernet (Modbus TCP/IP) et RS485 (Modbus RTU) pour la communication et l'acquisition de données des appareils Electrex. Serveur WEB intégré pour l'affichage des mesures en temps réel. Alimentation large plage 85÷265V AC / 100÷374V DC.

Fonctionnalités principales

• Serveur Modbus-TCP (jusqu'à 4 connexions simultanées).
• Horloge/calendrier astronomique et perpétuel, alimenté par batterie, mémoire non volatile de type industriel.
• Mise à jour du firmware à distance.
• Serveur WEB intégré avec option d'Upgrade Web pour ajouter des pages personnalisées et des fonctions supplémentaires (activation par PUK).
• Serveur FTP.
• Communication haute vitesse ExpBus ; port pour modules E/S externes et capteurs environnementaux.
• Technologie NFC pour configuration/identification.
• Montage sur rail DIN, largeur 6 modules.
• Alimentation : 85÷265V AC / 100÷374V DC.

Applications / Capacités
Supervision énergétique, automatisation énergétique, alarmes et notifications, plannings basés sur calendrier, analyse de la qualité de l'énergie.

Versions et extensibilité
Les versions équipées du module SI (Sensor Inputs) intégré permettent d'intégrer des capteurs environnementaux externes et des modules E/S supplémentaires.

Mises à niveau logicielles/firmware optionnelles (codes d'activation PUK)

• Net upgrade Log 8 (PUK) Cod. PFSU940-01 — Active un service de logging (ex. enregistrement de 8 instruments/enregistrements Modbus : puissance/énergie et entrées numériques). Jusqu'à 8 options Log 8 peuvent être activées.
• Net upgrade Log 16 (PUK) Cod. PFSU940-02 — Étend la capacité de stockage de Log 8 à Log 16 (nécessite Log 8 actif).
• Net upgrade Open Log (PUK) Cod. PFSU940-25 — Permet de modifier la fréquence d'échantillonnage et le choix des paramètres pour un service Log 8 existant (chaque PUK Open Log modifie un Log 8).
• Net upgrade WEB Open (PUK) Cod. PFSU940-10 — Ajoute la possibilité d'uploader et d'afficher des pages Web personnalisées.
• Net upgrade Charts (PUK) Cod. PFSU940-30 — Permet l'affichage de graphiques journaliers (énergie, température, humidité, luminosité, etc.) à partir de fichiers stockés avec export CSV.
• Net upgrade Energy Automation (PUK) Cod. PFSU940-16 — Ajoute des tâches d'automatisation énergétique via programmation Ladder pour ON/OFF, alertes/notifications et automatisations basées sur événements/calendriers (option Calendars requise) et/ou envoi d'e-mail/SMS (option E-Mail/SMS requise).
• Net upgrade Calendars (PUK) Cod. PFSU940-20 — Permet la création de calendriers pour tarifs horaires et/ou utilisation avec Energy Automation.
• Net upgrade E-Mail / SMS (PUK) Cod. PFSU940-15 — Ajoute la fonction de notification par e-mail (et SMS via modem/routeur spécifique) ; combinable avec Energy Automation.

Remarques
D'autres fonctions peuvent être activées via mise à jour firmware (PUK). Appareil conçu pour l'intégration dans des réseaux de supervision et l'acquisition de données des instruments et capteurs Electrex.

Caractéristiques / spécifications techniques

• Code produit : PFNY6-00509-100
• Dénomination commerciale : YOCTO NET D6 Web
• Fonction : Gateway / Web Data Manager / passerelle réseau (Modbus TCP/IP ↔ Modbus RTU)
• Serveur Modbus-TCP : jusqu'à 4 connexions simultanées
• Horloge : Horloge/calendrier astronomique et perpétuel, alimenté par batterie
• Mémoire : mémoire non volatile de type industriel
• Firmware : mise à jour à distance ; fonctionnalités optionnelles via codes PUK
• Serveurs : Serveur WEB intégré ; Serveur FTP
• Communication : ExpBus haute vitesse ; port pour modules E/S externes et capteurs environnementaux
• Connectivité : RS485 (Modbus RTU), Ethernet (Modbus TCP/IP)
• Configuration : Technologie NFC
• Montage : rail DIN, largeur 6 modules
• Alimentation : 85÷265V AC / 100÷374V DC
