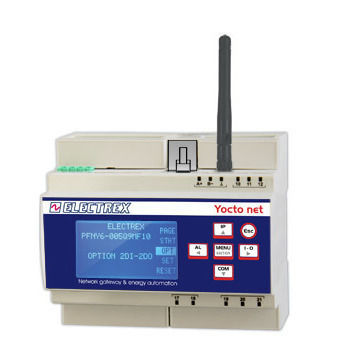

Coordinateur de réseau de capteur sans fil (WSN) TCP/IP PFNY6-005L9-110 YOCTO NET

ModbusRS422/RS485pour installation électrique

Présentation
Passerelle réseau entre le port Ethernet et le port RS485 pour communication Modbus et acquisition de données depuis des appareils Electrex sur une sous‑réseau. Agit comme coordinateur de la radio E-Wi avec connecteur pour antenne externe (antenne incluse). Opère à 868 MHz pour gérer des « end devices » transmettant des comptages d'impulsions et/ou des mesures environnementales par radio.

Coordinateur radio et dispositifs pris en charge

• Coordinateur de la radio E-Wi (868 MHz)
• Gère des end devices tels que Deca Sensor E-Wi 868 et Deca Sensor E-Wi 868 THL

Fonctions et services

• Afficheur graphique FSTN
• Horloge/calendrier astronomique perpétuel avec pile
• Mémoire non volatile de qualité industrielle
• Possibilité de mise à jour firmware à distance
• Service de stockage Log 8 (enregistrement des entrées numériques et jusqu'à 7 appareils sur sous‑réseaux RS485 et/ou E-Wi 868 avec puissances/énergies et données d'entrée)
• Serveur Web avec Web Upgrade actif pour consultation des principales mesures instantanées
• Serveur FTP
• Interface ExpBus pour dispositifs externes (entrées, sorties et capteurs environnementaux)
• Équipé de la technologie NFC

Montage et alimentation

• Montage sur rail DIN, encombrement 6 modules
• Alimentation : 85÷265 Vac / 100÷374 Vdc

Code produit
Cod. PFNY6-005L9-110

Applications principales

• Passerelle et gestion de données pour réseaux Electrex en RS485 et réseaux radio E-Wi 868 MHz
• Collecte et enregistrement des entrées numériques et des appareils en sous‑réseau
• Affichage local via écran graphique et accès distant via Web/FTP

Caractéristiques techniques / spécifications

• Fonction : passerelle réseau Ethernet ↔ RS485 pour communication Modbus et acquisition de données
• Protocole sans fil : E-Wi (868 MHz)
• Antenne : connecteur pour antenne externe (antenne incluse)
• Dispositifs compatibles : end devices tels que Deca Sensor E-Wi 868 et Deca Sensor E-Wi 868 THL
• Afficheur : FSTN graphique
• Horloge/Calendrier : horloge/calendrier astronomique perpétuel sur batterie
• Mémoire : mémoire non volatile de grade industriel
• Firmware : mise à jour à distance
• Enregistrement : Log 8 pour les entrées numériques et jusqu'à 7 appareils sur sous‑réseaux RS485 et/ou E-Wi 868
• Services Web : serveur Web avec Web Upgrade actif ; serveur FTP
• Interfaces : RS485 (Modbus), Ethernet, ExpBus (E/S externes et capteurs), NFC
• Montage : rail DIN, 6 modules
• Alimentation : 85÷265 Vac / 100÷374 Vdc
