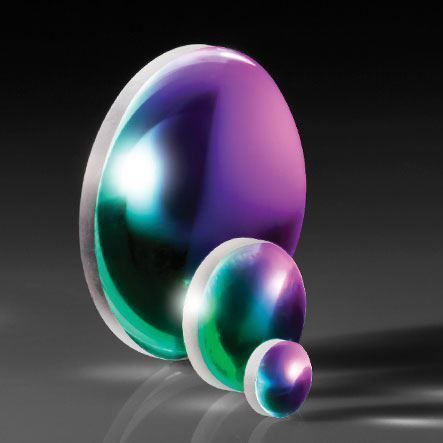

Lentille plan-convexe #25 series

en silice fonduepour laser

Vue d'ensemble
Les lentilles plano-convexes (PCX) en silice fondue TECHSPEC® avec revêtement laser-line V-Coat sont optimisées pour un rendement maximal à la longueur d'onde de conception 785 nm. Conçues pour des sources lasers basse puissance HeNe, diode et Nd:YAG, ces lentilles présentent un revêtement anti-reflet laser-line avec une réflexion maximale <0,25% par surface à la longueur d'onde de conception afin de réduire les pertes par réflexion dans les assemblages optiques multi-éléments.

Caractéristiques clés

• <0,25% réflexion maximale par surface à 785 nm (R_abs <0,25% @ 785 nm)
• Plage de diamètres : 5 mm – 50 mm
• Plage de EFL : 10 mm – 250 mm
• Substrat : silice fondue
• Revêtement V-Coat laser-line optimisé pour 785 nm (autres options : 405, 532, 1064, 1550 nm)

Spécifications communes

• Biseau : protecteur selon les besoins
• Substrat : silice fondue
• Revêtement : V-Coat 785 nm (laser-line V-Coat AR)
• Spécification du revêtement : R_abs <0,25% par surface @ 785 nm
• Longueur d'onde de conception (DWL) : 785 nm
• Plage de diamètres : 5 mm à 50 mm
• Plage EFL : 10 mm à 250 mm
• Tolérance de longueur focale : ±1%
• Qualité de surface : 40-20
• Power (P-V) @ 632,8 nm : 1,5 λ
• Irregularité (P-V) @ 632,8 nm : λ/4

Applications

• Mise au point et couplage pour lasers à diode basse puissance
• Systèmes laser HeNe
• Systèmes laser Nd:YAG
• Assemblages optiques multi-éléments nécessitant de faibles réflexions surfaciques à 785 nm

Remarques
Fournies avec un biseau protecteur selon les besoins. Les composants TECHSPEC® sont conçus, spécifiés ou fabriqués par Edmund Optics pour optimiser la transmission à la longueur d'onde de conception.
