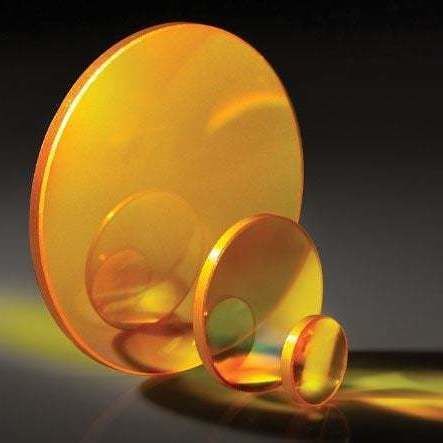

Lentille plan-convexe #11-409

en séléniure de zincinfrarougepour imagerie thermique

Présentation
Les lentilles plan-convexes (PCX) en séléniure de zinc (ZnSe) TECHSPEC® sont conçues pour la focalisation et la collimation dans les bandes infrarouges moyenne et longue. Fabriquées par Coherent®, ces optiques utilisent du ZnSe infrarouge de qualité avec un coefficient d'absorption volumique <0.0005 cm^-1 à 10,6 µm. Disponibles brutes ou avec revêtements anti-reflet large bande (ex. double bande 3–12 µm, 8–12 µm optimisé pour lasers CO2 et caméras thermiques). Les focales effectives vont de 12,7 mm à 250 mm selon la famille de trois diamètres.

Caractéristiques

• Conception Edmund Optics®, fabrication Coherent®
• Substrat ZnSe de grade premier avec faible absorption volumique
• Disponible non revêtue ou avec options de revêtement AR large bande (ex. BBAR 3000–12000 nm, BBAR 8000–12000 nm)

Informations techniques (revêtement / points de transmission)
ZINC SELENIDE AVEC REVÊTEMENT AR
Exemples de performances et plages de conception pour ZnSe avec revêtements BBAR à 0° d'incidence :

• BBAR (3000–12000 nm) : Ravg < 5,0 % @ 3–12 µm
• BBAR (8000–12000 nm) : Ravg ≤ 0,5 % @ 8–12 µm

Manipulation spéciale
Ces optiques nécessitent une manipulation soigneuse pour éviter les dommages et préserver les performances. Nettoyage et stockage selon les recommandations du fabricant. Le séléniure de zinc est un matériau toxique ; portez des équipements de protection appropriés (gants en caoutchouc ou plastique) pour éviter toute contamination et suivez les procédures de sécurité locales.

Remarques

• II-VI Incorporated est désormais Coherent Corp.

Caractéristiques techniques

• Substrat : Coherent® Infrared ZnSe
• Coefficient d'absorption volumique : <0,0005 cm^-1 @ 10,6 µm
• Qualité de surface : 40-20
• Rugosité de surface : <50 Å RMS
• Inégalité (P-V) @ 10,6 µm : < λ/20
• Forme d'onde (P-V) @ 10,6 µm : λ/10
• Forme d'onde (P-V) @ 632,8 nm : λ
• Options de revêtement : non revêtue ou AR large bande (ex. 3–12 µm, 8–12 µm)
• Diamètres disponibles : famille de trois diamètres
• Focales effectives disponibles : 12,7 mm à 250 mm (selon article en stock)
• Manipulation : chanfrein protecteur si nécessaire ; EPI et précautions recommandés en raison de la toxicité du matériau
