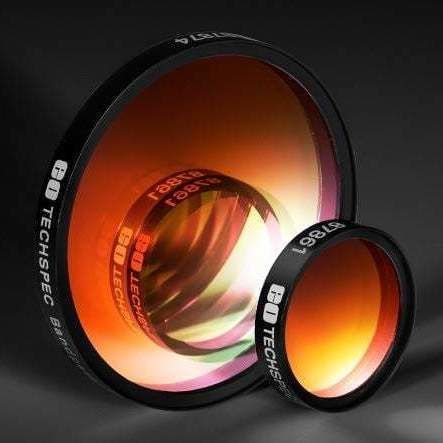

Filtre optique passe-bande #86-966

en verrepour système de vision de machinepour microscopie

Aperçu du produit
TECHSPEC® Filtre passe-bande à revêtement dur OD 4.0 50 nm conçu pour systèmes d'imagerie tels que contrôle visuel industriel, microscopie en fluorescence et instruments biotech/analytique. Filtre sur substrat unique offrant blocage hors-bande profond et haute transmission pour améliorer le rapport signal/bruit.

Principales caractéristiques

• Haute transmission avec blocage hors-bande profond (OD moyen ≥4.0)
• Largeur de bande nominale 50 nm (spec famille typique : ~45 nm)
• Disponibles en longueurs d'onde centrales VIS et IR et en différents diamètres
• Construction à revêtement dur pour pentes spectrales plus raides et performance constante

Remarque sur la performance
Optimisés pour la performance spectrale plutôt que pour une haute résistance aux lasers. LIDT typique : ~1 J/cm2 @ 532 nm, 10 ns.

Spécifications communes

• Construction : montés dans bague anodisée noire ; épaisseur de montage 5.0 ±0.1 mm
• Angle d'incidence : 0° (nominal)
• Densité optique (moyenne) : ≥4.0
• Substrat : verre optique ; Revêtement : hard coated ; Qualité de surface : 80-50
• Largeur de bande (FWHM) : famille nominale 50 nm (entrée tableau typique 45 nm)
• Plage de blocage (exemple) : 200–1200 nm
• Durabilité : adhésion/abrasion/nettoyage selon MIL-PRF-13830B et MIL-C-48497A ; Environnement : MIL-STD-810H (humidité, température)

Applications

• Contrôle visuel industriel (machine vision)
• Microscopie en fluorescence
• Instruments biotech et analytiques nécessitant un meilleur rapport signal/bruit

Informations supplémentaires
Les filtres TECHSPEC® montés comportent une flèche sur la bague indiquant la face revêtue (S1) ; un revêtement antireflet est appliqué sur la face opposée (S2). La famille propose plusieurs longueurs d'onde centrales et diamètres pour s'adapter aux exigences systèmes.

Spécifications techniques

• Famille : TECHSPEC® Hard Coated Bandpass Filters
• LIDT typique : ~1 J/cm2 @ 532 nm, 10 ns
• Épaisseur montage : 5.0 ±0.1 mm ; Qualité de surface 80-50
